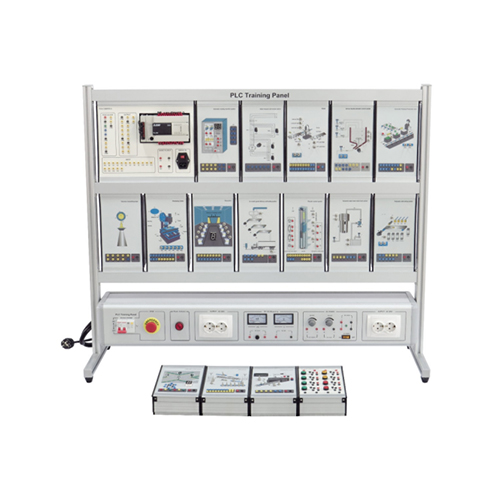

Painel de Formação PLC AF256E - Equipamento Didático para o Ensino Profissional - Equipamento para Formação em Elétrica
I. Visão Geral do Produto
1.1 Visão Geral
Este dispositivo de treino inclui um PLC Mitsubishi, módulos de simulação de treino e outros objetos de controlo. Através de experiências relevantes, poderá familiarizar-se com a utilização básica do PLC Mitsubishi, os métodos de programação e a utilização do software de programação. Cultive o conhecimento e as competências correspondentes dos alunos, sendo adequado para o ensino e avaliação do treino de competências em escolas técnicas, escolas profissionais de nível superior e escolas técnicas de nível secundário.
1.2 Características
(1) A plataforma de treino adota uma estrutura de coluna de perfil de alumínio, o instrumento de medição e a fonte de alimentação de treino são incorporados e integrados, e o circuito e os dispositivos de treino são combinados numa caixa suspensa. As unidades são flexíveis, fáceis de utilizar e resistentes a danos.
(2) O circuito e os dispositivos experimentais estão totalmente configurados e podem ser utilizados em combinação para completar o conteúdo de formação de vários cursos.
(3) A plataforma de formação possui um bom sistema de proteção de segurança.
II. Parâmetros de Desempenho
Potência de entrada: monofásica 220V±10% 50Hz
Peso: <100kg
Dimensões: 1220*410*1070
Condições de funcionamento: Temperatura ambiente -10°C～+40°C Humidade relativa <85% (25°C)
III. Lista de Componentes e Descrição Detalhada
3.1 Parte principal
Número Nome
1 Bancada de testes
2 Módulos de caixa suspensa para experiências (17 unidades)
3 Caixa de alimentação
3.2 Componentes da caixa de alimentação
Número Nome
1 Disjuntor
2 Botão de paragem de emergência
3 Luz vermelha
4 Tomada dupla AC220V
5 Amperímetro CC
6 Voltímetro CC
7 Botão de regulação da corrente CC
8 Botão de regulação da tensão CC
3.3 Lista de configuração do equipamento
Número Nome Quantidade
Componente 1 Caixa suspensa para PLC MITSUBISHI FX3U 32MR/ES-A (1 unidade)
Componente 2 Caixa suspensa para simulação de máquina de venda automática 1
Componente 3 Caixa de Simulação de Controlo do Motor 1
Componente 4 Caixa de simulação do manipulador 1
Componente 5 Caixa suspensa de simulação de mistura de líquidos variados 1
Componente 6 Caixas suspensas de simulação de linha de produção de embalagem automática 1
Componente 7 Caixa suspensa de simulação de iluminação de torre de iluminação 1
Componente 8 Caixa suspensa de simulação de controlo do centro de maquinação 1
Componente 9 Caixa de simulação de resposta a emergências suspensa 1
Componente 10 Caixa de simulação de alimentação e carregamento automático 1
Componente 11 Caixa suspensa de simulação de experiência de elevador 1
Componente 12 Caixa suspensa de simulação do nível de água da torre de água 1
Componente 13 Caixa de simulação de controlo de triagem automática de correspondências 1
Componente 14 Caixa de simulação de semáforos 1
Componente 15 Caixa suspensa de simulação do sistema de controlo do carrinho de transporte 1
Componente 16 Caixa suspensa de simulação de controlo de temperatura 1
Componente 17 Caixa de botão 1 suspensa
3.4 Acessórios
Número Nome Quantidade
1 Multímetro digital 1
2 Cabo de alimentação 1
3 Azul 2mm Cabo elétrico 5
4 Cabo elétrico preto de 2 mm 10
5 Cabo elétrico vermelho de 2 mm 10
6 Cabo 1
7 Fusível 6
8 Pen drive 1
IV. Lista de Experiências
Experiência 1: Simulação de máquina de venda automática
Experiência 2: Simulação de controlo de motor
Experiência 3: Simulação de manipulador
Experiência 4: Simulação de mistura de múltiplos líquidos
Experiência 5: Simulação de linha de produção de embalagem automática
Experiência 6: Simulação da luz da Torre Sky
Experiência 7: Simulação de controlo de centro de maquinação
Experiência 8: Simulação de secretária eletrónica
Experiência 9: Simulação de alimentação e carregamento automáticos
Experiência 10: Simulação de elevador
Experiência 11: Simulação do nível de água em torre de água
Experiência 12: Simulação de controlo de triagem automática de correspondências
Experiência 13: Simulação de semáforos
Experiência 14: Simulação do sistema de controlo do carrinho de transporte
Experimento 15: Temperatura experimento de simulação de controlo
