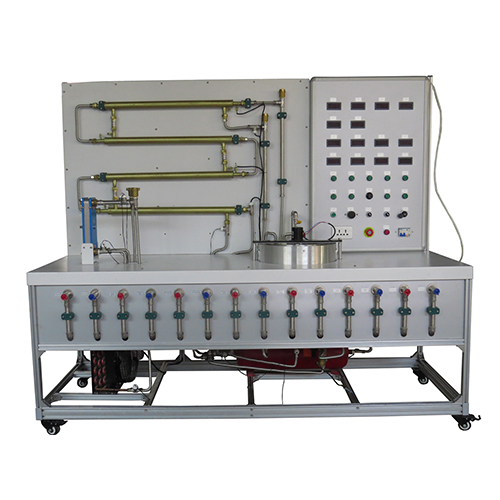

Treinador para vários trocadores de calor Equipamento educacional Treinamento vocacional Equipamento demonstrativo de transferência térmica

AFT065 Treinador para vários trocadores de calor Equipamento educacional Treinamento vocacional Equipamento demonstrativo de transferência térmica
exame e comparação de vários tipos de trocadores de calor
cinco tipos diferentes de trocadores de calor incluídos no escopo de entrega
trocador de calor com aletas com ventilador
modo de operação (fluxo paralelo ou contrafluxo) selecionável por meio de válvulas
taxas de fluxo ajustáveis por meio de válvulas
Interruptor de nível para controlar o nível de água no tanque.
Tampa de aço inoxidável para evitar o contato com água quente. A tampa deve ter um orifício que permita visualizar o nível da água e também encher o tanque.

Válvula de drenagem de água.
Bomba centrífuga com controle de velocidade por computador, faixa: 0 - 3 l / min.
Dois sensores de fluxo, um para água quente e outro para água fria, faixa: 0,25 - 6,5 l / min.
Válvulas de controle para água fria e quente.
Quatro válvulas esfera que, dependendo de como são manipuladas, podem gerar fluxo em co¬corrente ou contra-corrente no trocador.
Duas válvulas de esfera para controlar e drenar a água quente da unidade base. Regulador de pressão para evitar a introdução de muita pressão nos trocadores, tarado em 0,6 bar.
Quatro tubos flexíveis para conectar com os diferentes trocadores.
