AFF165 Aparelho de Bernoulli - Equipamento de Ensaio - Equipamento Didáctico - Equipamento para Educação Profissional - Equipamento para Laboratório de Fluidos
1. Introdução ao Equipamento
1.1 Visão Geral

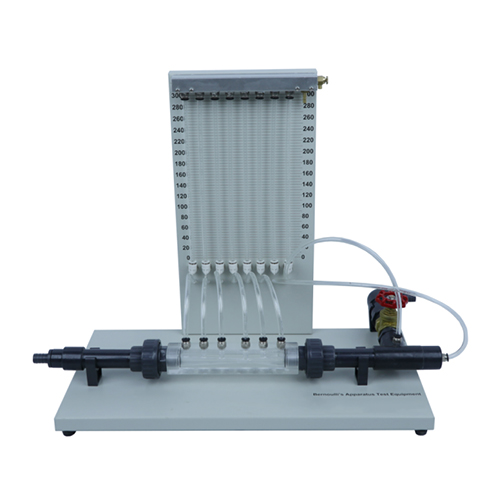

Os medidores Venturi são instrumentos típicos utilizados em toda a indústria. No entanto, possuem mais orifícios de pressão, ligados a manómetros de pressão de água, o que permite o estudo completo da distribuição de pressões ao longo dos canais convergentes-divergentes. Este equipamento é utilizado com mesas hidráulicas de gravidade ou volumétricas. Como estas mesas medem o caudal absoluto, os alunos podem determinar os coeficientes do caudalímetro Venturi sob diversas condições de caudal. O dispositivo é constituído por um tubo Venturi horizontal, uma válvula de controlo de caudal a jusante e um tubo manométrico. O painel do manómetro mantém o tubo manométrico na vertical. O coletor comum acima do tubo possui uma válvula de controlo da pressão de ar. A base possui pés ajustáveis. O painel do manómetro possui uma escala atrás do tubo manométrico para leitura direta do nível da água no tubo. Os materiais plásticos e os acabamentos resistentes à corrosão em toda a unidade previnem a corrosão. A água entra no caudalímetro Venturi e a sua válvula de controlo de caudal define o caudal. A válvula está localizada a jusante, de modo a que não cause turbulência a montante. Para ajustar o nível de água de referência no tubo do manómetro, os alunos ligam uma bomba manual (incluída) à válvula de controlo da pressão de ar acima do tubo do manómetro. Para a realização da experiência, os alunos montaram e mediram o caudal através de um tubo Venturi. Mediram a altura da secção transversal da secção a montante e a altura da garganta. Anotaram também a distribuição de pressão ao longo do resto do manómetro. De seguida, repetiram o processo, reduzindo gradualmente o caudal e fazendo leituras semelhantes de cada vez. Os alunos podem comparar as distribuições de pressão ideais com as distribuições de pressão medidas e calcular os coeficientes de descarga para os caudalímetros.
1.2 Características
1. A base adota uma estrutura de chapa metálica, que é durável e móvel.
2.º Os componentes do equipamento são feitos de tubos de PVC e aço inoxidável, e as válvulas de esfera são feitas de núcleo de esfera de cobre puro.
2. Parâmetros técnicos
Dimensões: 700 mm * 350 mm * 550 mm
Peso: 25 kg
Gama de medição da pressão: 0-300 mm
Número de tubos para manómetro: 8
Diâmetro da garganta: 10,0 mm
Diâmetro da entrada: 25,0 mm
Ângulo de inclinação da entrada: 14°
Ângulo de inclinação da saída: 21°
3. Lista de componentes e descrição detalhada
3.1 Partes principais:
Sem nome
1 Respiro
2 Tubo de Pitot
3 Escala serigráfica
4 Tubo Venturi
5 Entrada de água
6 Saída
7 Válvula de esfera
4. Lista de experiências
Experiência 1: Experiência com a equação de Bernoulli
Experiência 2: Experiência de escoamento com base no tamanho do tubo Venturi e na posição do tubo de pressão
Experiência 3: Efeito Venturi
Experiência 4: Verificação do fluido ideal de Bernoulli
