AFF162 Equipamento Didáctico para Ensaio de Pressão de Saturação e Estrangulamento - Equipamento para Educação Profissional - Equipamento para Laboratório de Fluidos
I. Visão Geral do Produto
1.1 Visão Geral
O Equipamento Experimental de Pressão de Saturação foi concebido para auxiliar os alunos na compreensão das características do vapor de água saturado em termodinâmica, ou seja, para estudar como a temperatura de ebulição da água saturada varia com a pressão.

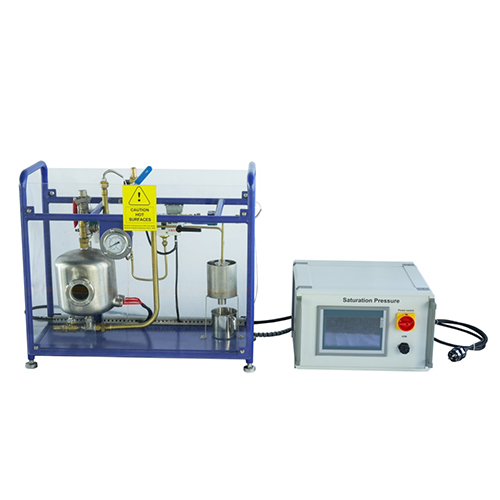

O equipamento para teste de pressão de saturação é composto principalmente por uma caldeira, um tubo anelar retangular e vários sensores. A caldeira possui um aquecedor de cartucho incorporado, que aquece a água pura no seu interior até ao ponto de ebulição. A caldeira está ainda equipada com uma janela de vidro especial que suporta a pressão experimental, permitindo a observação das mudanças de estado da água pura durante o processo de aquecimento e arrefecimento. Um tubo anelar retangular permite que o vapor saturado que sai do topo da caldeira passe por um circuito fechado antes de condensar e regressar à base da caldeira para reaquecimento. A pressão máxima permitida para a caldeira e para o tubo anelar é de 7 bar.
O tubo circular retangular do equipamento de experiência de pressão de saturação está equipado com um sensor de temperatura, um sensor de pressão e um controlador de pressão, que são utilizados para medir as características do vapor saturado. A extremidade superior do tubo circular está também equipada com uma porta de injeção de água e uma válvula de enchimento. A água pura pode ser adicionada à caldeira através da porta de injeção de água e a válvula de enchimento pode ser fechada para fechar o tubo circular, pressurizando-o e descarregando o ar no tubo para reduzir os fatores de interferência experimentais. Outros tubos ligados ao tubo circular estão equipados com válvulas de isolamento, sensores de temperatura e calorímetros de estrangulamento, que são utilizados para medir as características do vapor saturado que passa pelos calorímetros de estrangulamento, de modo a determinar a fracção de vapor saturado. O vapor saturado passa por um calorímetro de estrangulamento para um labirinto de condensação com retenção de vapor, onde o vapor é reduzido à pressão atmosférica e condensado para um estado líquido, sendo recolhido num recipiente sob o labirinto.
1.2 Características
(1) O equipamento experimental de pressão de saturação tem dimensões reduzidas, não necessita de montagem e é do tipo "plug and play". O ambiente experimental pode ser alterado livremente, permitindo a conclusão de experiências didáticas num curto espaço de tempo.
(2) No projeto do equipamento de ensaio de pressão de saturação são utilizados diversos materiais anticorrosivos para prolongar a sua vida útil.
(3) O equipamento experimental de pressão de saturação possui uma elevada compatibilidade de software.
II. Parâmetros de Desempenho
Potência de entrada: AC 220V/50Hz
Potência de aquecimento: 1kW
Peso: <50kg
Dimensões: 700*580*630mm
Condições de funcionamento: temperatura ambiente -10℃～+40℃; humidade relativa <85% (25℃); Pressão máxima de trabalho admissível: 7 bar
III. Lista de Componentes e Introdução Detalhada
3.1 Parte principal
Número Nome
1 Caldeira
2 Tubo de circuito retangular
3 Sensor de temperatura
4 Entrada de água
5 Válvula de enchimento
6 Válvula de segurança
7 Manómetro
8 Válvula de isolamento
9 Aquecedor
10 Controlador de pressão
11 Visor de vidro especial resistente à pressão
12 Válvula de drenagem
13 Recipiente de condensação de vapor
14 Recipiente de recolha de condensados
15 Suporte estrutural
16 Proteção acrílica
3.2 Parte da caixa de alimentação
Número Nome
1 Ecrã sensível ao toque
2 Interruptor de carga
3 Interface USB
4 Disjuntor
5 Tomada de aviação 1
6 Tomada de aviação 2
3.3 Lista de configuração do equipamento
Número Nome Quantidade
Componente 1 Caldeira 1
Componente 2 Sensor de temperatura 2
Componente 3 Sensor de pressão 1
Componente 4 Controlador de pressão 1
Componente 5 Manómetro 1
Componente 6 Aquecedor 2
Componente 7 Ecrã táctil 1
Componente 8 Interruptor de carga 1
Componente 9 Disjuntor 1
Componente 10 Recipiente de recolha de condensados 1
3.4 Acessórios
Número Nome Quantidade
1 Cabo de dados USB 1
2 Pen drive 1
IV. Lista de Experiências
Experiência 1 Comportamento característico de fluido bifásico
Experiência 2 Princípio de medição da pressão de saturação
Experiência 3 Conceito de linha de saturação
Experiência 4 Tabela de vapor
Experiência 5 Utilização da equação de energia de fluxo permanente
