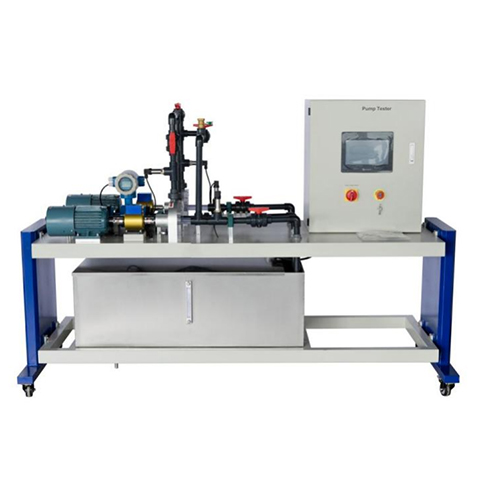

Testador de Bombas AFSB6 - Equipamento Didáctico para o Ensino Profissional - Equipamento para Laboratório de Fluidos
1. Introdução ao Equipamento
1.1 Visão Geral
Na prática, uma estação de abastecimento de água requer, geralmente, o funcionamento conjunto de múltiplas bombas centrífugas. O sistema de tratamento de água fornece o caudal e a pressão necessários. Existem duas formas de ligação e de funcionamento entre elas: em paralelo e em série. O testador de bombas oferece os dois métodos de ligação necessários para a experiência. O dispositivo fornece dois conjuntos de bombas de água acionadas pelo mesmo motor de frequência variável. As duas bombas de água fornecem o mesmo caudal e a mesma altura manométrica. O dispositivo fornece múltiplos sensores de pressão e determina a altura manométrica na tubagem de água combinada, medindo a pressão total. O dispositivo disponibiliza ainda um tubo Venturi adicional, permitindo ao utilizador obter a pressão diferencial utilizando um micromanómetro diferencial (não incluído).
1.2 Características
(1) Com um design seguro, o dispositivo possui um excelente e fiável desempenho de ligação à terra.
(2) É adotada uma solução elétrica integrada que exibe claramente os dados dos sensores obtidos através de um display inteligente, facilitando o processamento dos dados pelos utilizadores. (3) Utilizando materiais mais resistentes à corrosão e mais robustos, o equipamento apresenta maior segurança e uma vida útil mais longa.
2. Parâmetros técnicos
Potência de entrada: monofásico monofásico 220V 50Hz
Dimensões: 2300*900*1600mm
Peso: 368kg
Condições de funcionamento: temperatura ambiente -10℃～+40℃; Humidade relativa <85% (25℃)
3. Lista de componentes e descrição detalhada
3.1 Parte principal
Nº Nome
1 Caixa de controlo elétrico
2 Entrada de água
3 Módulo de medição de binário, velocidade e potência
4 Medidor de caudal eletromagnético
5 Motor de frequência variável nº 1
6 Bomba de água de frequência variável nº 2
7 Sensor de pressão
8 Tubo Venturi
9 Bomba centrífuga transparente
10 Reservatório de água
3.2 Parte da caixa de alimentação
Nº Nome
1 Ecrã sensível ao toque
2 Botão de paragem de emergência
3 Interruptor de carga
4 Contator CA
5 Relé
6 Fonte de alimentação comutada
7 Módulo de saída analógica
8 Disjuntor
9 Placa de controlo industrial
10 Router
11 Instrumento de exposição de recolha
12 Conversor de frequência
3.3 Lista de configuração do equipamento
Nº Nome Qtd.
Componente 1 Motor variador 2
Componente 2 Bomba de água transparente 2
Componente 3 Módulo de medição de binário, velocidade e potência 2
Componente 4 Medidor de caudal eletromagnético 1
Componente 5 Sensor de pressão 4
Componente 6 Tubo Venturi 1
Componente 7 Fonte de alimentação comutada Abastecimento 1
Componente 8 Fonte de alimentação comutada 1
Componente 9 Placa de controlo industrial 1
Componente 10 Router 1
Componente 11 Instrumento de visualização de recolha 2
Componente 12 Conversor de frequência 2
3.4 Acessórios
Nº Nome Qtd.
1 CD de software 1
2 Cabo Ethernet 1
4. Lista de experiências
Experiência 1 Demonstrar o princípio e a utilização do testador de bombas
Experiência 2 Demonstração do funcionamento em série do testador de bombas
Experiência 3 Demonstração do funcionamento em paralelo do testador de bombas
Experiência 4 Demonstração da operação em rede da aplicação para PC do testador de bombas
Experiência 5 Demonstração da operação em rede da aplicação móvel do testador de bombas
