Equipamento Didático para Demonstração do Princípio de Bernoulli, Equipamento para Educação Profissional, Equipamento para Laboratório de Fluidos

AFF169 - Demonstrador do Princípio de Bernoulli - Equipamento Didáctico - Equipamento para o Ensino Profissional - Equipamento para Laboratório de Fluidos

1. Introdução ao equipamento

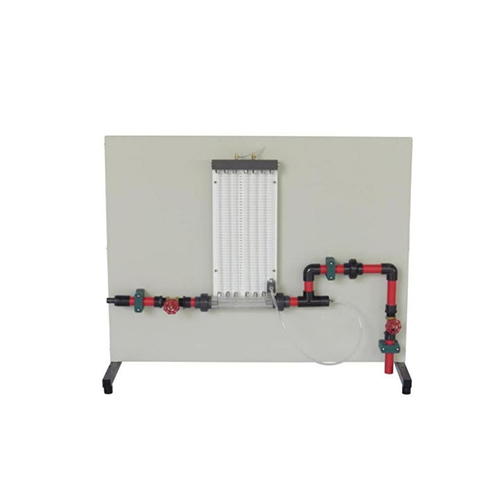

O AFF169 é um dispositivo experimental utilizado para explorar a lei de Bernoulli. O objeto de medição é um tubo Venturi com 6 pontos de medição de pressão. Estas 6 pressões estáticas são apresentadas num painel através de 6 manómetros de pressão de água. A pressão total também pode ser medida por uma sonda axialmente móvel em vários pontos ao longo do Venturi e indicada num segundo manómetro de pressão de água. A sonda é selada por um anel de borracha de compressão para garantir que não há fugas durante a medição.
A água pode ser fornecida pelo Módulo Básico de Dinâmica de Fluidos ou obtida diretamente da rede de abastecimento de água do laboratório. É possível construir um sistema fechado de circulação de água.


2. Dados técnicos
Manómetro de água 6 vezes: coluna de água de 300 mm
Manómetro de pressão total 1 vez: coluna de água de 530 mm
Diâmetro nominal do caudalímetro Venturi: 28,4 mm
Diâmetro mínimo: 14 mm
Dimensões totais (comprimento x largura x altura): 1100 x 640 x 900 mm
Peso: 40 kg
3. Componentes
Nº Nome Nº Nome
1 Placa de montagem 6 Pontos de medição
2 Manómetro de pressão de água simples 7 Anel de borracha de compressão
3 Tubo de drenagem 8 Ligação da mangueira, porta de entrada de água
4 Válvula de bóia de saída 9 Válvula de esfera de entrada de água
5 Tubo Venturi com 6 pontos de medição 10 Manómetro de pressão de água de seis elos
4. Lista de experiências
Experiência 1 Demonstração da Lei de Bernoulli
Experiência 2 Medição da pressão no tubo de Venturi
Experiência 3 Determinação do fator de caudal K
