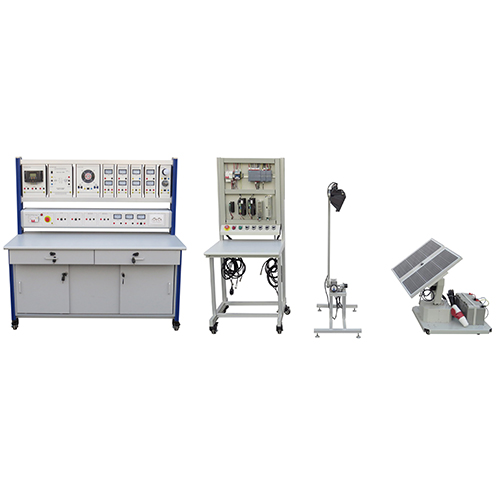

AFR062 Sistema de Formação para Geração de Energia Solar - Equipamento Didáctico para o Ensino Profissional - Equipamento para Formação em Energias Renováveis
1. Visão Geral do Produto
1.1. Visão Geral
O sistema deste equipamento de treino simula o processo de geração de energia solar, proporcionando aos alunos uma compreensão preliminar e visual do sistema. Desenvolve os conhecimentos teóricos e as competências técnicas dos alunos, sendo adequado para o ensino e para a realização de exames de qualificação técnica em cursos técnicos de nível superior, técnico e profissional, bem como em cursos técnicos de áreas afins.
1.2. Características
(1) A bancada de treino possui uma estrutura em perfil de alumínio, com instrumentos de medição e fonte de alimentação integrados. A base do equipamento possui rodízios, permitindo a movimentação flexível de cada unidade, facilitando a utilização e a mobilidade em diferentes terrenos.
(2) O circuito elétrico e os componentes da experiência são completos e podem ser utilizados em conjunto, possibilitando o treino de diversos temas.
(3) A bancada de formação possui um sistema de segurança robusto.
(1) 2. Especificações de desempenho
(1)Dispositivo de geração de energia solar: construção em liga de alumínio, painel fotovoltaico com sistema de seguimento solar, capaz de acompanhar automaticamente o movimento da fonte de luz. A fonte de luz simulada pode funcionar com um motor que controla o movimento circular.
(2) Dimensões da bancada de treino: estrutura em perfil de alumínio, unidade suspensa em liga de alumínio, base do equipamento com rodízios, dimensões exteriores: 1400 mm × 700 mm × 1500 mm (C × L × A)
(3) Especificações do painel solar individual:
Potência nominal de pico: 30 Wp
Corrente de curto-circuito: 1,9 A
Corrente de pico: 1,7 A
Tensão de circuito aberto: 18,5 V
(4) Especificações da bateria:
Tensão: 12 V
Capacidade: 40 Ah
Perda de energia da bateria: 10 V ± 1 V
Norma executiva: GB/T 9535
Humidade relativa: 35~85% HR (sem condensação)
(5) Ambiente de trabalho:
Temperatura -10 ～ +40 ℃ ≤ 80 ℃
Ar ambiente: não contém substâncias corrosivas gás combustível, não possui grande quantidade de poeiras com condutividade elétrica
(6)Fonte de alimentação:
Dissipação de potência: ≤5000W,
Fonte de alimentação de trabalho: AC220±5%, DC24V/
Fonte de alimentação: monofásica trifásica AC220±5%, 50HZ
Tipo de trabalho: contínuo
3. Introdução ao sistema
Este sistema é composto por um sistema de geração de energia fotovoltaica, um sistema de controlo e um sistema de compensação. O sistema de geração de energia fotovoltaica é composto por um dispositivo de simulação de fonte de luz, um painel de células fotovoltaicas e uma bateria de armazenamento. O sistema de controlo é composto por um controlador fotovoltaico e um controlador de trajetória. O sistema de compensação é composto por um variador de frequência e uma célula de carga.
1. Sistema de simulação de geração de energia fotovoltaica: este sistema utiliza dois painéis solares de 300W, podendo realizar ligações em série e em paralelo de acordo com a tensão do sistema. O dispositivo de simulação de luz solar é constituído por duas lâmpadas de iodetos metálicos de alta potência, que simulam a mudança de posição da luz solar através de um movimento circular, facilitando a demonstração de diversas condições de luz solar.
2. Bateria de armazenamento: é constituída por duas baterias seladas de 12V/40AH isentas de manutenção, podendo ser utilizadas em paralelo para um sistema de 12V/80AH e em série para um sistema de 24V/40AH, permitindo aprofundar a compreensão da aplicação da ligação série-paralelo das baterias de armazenamento.
3. Caixa suspensa do controlador: esta caixa suspensa adapta o controlador de carregamento da bateria industrial, podendo controlar a potência elétrica do painel fotovoltaico para o carregamento da bateria. Pode verificar os parâmetros de funcionamento do sistema e configurar os parâmetros do utilizador, com a função de prevenção completa de sobrecarga da bateria e proteção contra sobrecorrente.
4. Caixa suspensa do inversor: adapta o inversor de frequência de potência com identificação inteligente de tensão de 12V/24V, tensão de saída AC220V, potência contínua de 600W e potência de pico de 1000W. Eficiência de conversão superior a 90%, alarme automático de baixa tensão.
5. Caixa suspensa do instrumento: pode apresentar em tempo real a tensão de geração, a corrente de geração, a tensão de carga, a corrente de carga, a tensão inversa e a corrente inversa.
6. Caixa suspensa de carga terminal: incluindo lâmpada incandescente, lâmpada economizadora de energia e ventilador axial, pode realizar diferentes tipos de experiências de carga para a conversão de corrente alternada de 220 V do inversor.
3.2. Bancada de treino
A mesa de treino possui um suporte vertical em perfil de alumínio, com rodízios universais com travão na parte inferior, permitindo uma movimentação e posicionamento flexíveis. O tampo é fabricado em substrato de alta densidade com 25 mm de espessura e superfície revestida com uma placa mate resistente a altas temperaturas e pressões. Possui duas gavetas com três puxadores e um armário inferior com duas portas de correr. Construção sólida e aparência elegante.
3.3. Configuração do painel de controlo da fonte de alimentação
(1) Voltímetro e amperímetro como indicadores de saída.
(2) Com indicador luminoso de alimentação e terminal de saída de alimentação de segurança.
(3) Fonte de alimentação CA integrada com proteção contra curto-circuito.
3.4. Dispositivos de suporte:
(1) Duas caixas de suspensão para controladores
(2) Uma caixa de suspensão para inversores
(3) Uma caixa de suspensão para instrumentos
(4) Uma caixa de suspensão para cargas terminais
(5) 25 fios K4
(6) Um conjunto de ferramentas elétricas
(7) Um multímetro digital
4. Conteúdo da formação:
(1) Experiência das características da bateria: 1) Medição dos parâmetros elétricos 2) Ligação em série e em paralelo da bateria
(2) Experiência do controlador de carga:
1) Experiência de proteção de ligação em paralelo
2) Experiência de proteção contra sobrecarga do controlador da bateria
3) Experiência de proteção contra descarga excessiva do controlador da bateria.
(1) (4) Experiência de prevenção de carga reservada
(3) Experiência de sistema de geração de energia fotovoltaica
(4) Experiência de controlo de carga de bateria fotovoltaica
(5) Experiência de medição de potência gerada
(6) Experiência de teste de tensão em circuito aberto do painel de células fotovoltaicas
(7) Experiência de teste de corrente de curto-circuito do painel de células fotovoltaicas
(8) Experiência de medição de potência do painel de células fotovoltaicas
(9) Experiência de medição do painel de células fotovoltaicas sob diferentes condições de luz solar
(10) Experiência da característica de saída do painel de células fotovoltaicas
(11) Experiência de princípio de controlo de carga do painel de células fotovoltaicas
(12) Experiência de prevenção de carga reservada do painel de células fotovoltaicas
(13) Ligação em série e paralelo do painel de células fotovoltaicas
(14) Experiência de princípio básico do inversor
(15) Experiência de teste de forma de onda de saída de um inversor simples
(16) Experiência de acionamento de carga CA por fonte de alimentação de inversor
(17) Experiência de geração de energia com seguimento automático de painéis solares
