Perdas em uma bancada educacional de equipamentos de ensino de sistema de tubulação

AFF018 Perdas em uma bancada educacional de equipamentos de ensino de sistema de tubulação
Descrição
perdas de pressão no sistema de tubulação
medição de pressão sem interação por meio de câmaras anulares
objetos de medição transparentes para determinar a taxa de fluxo

As perdas de pressão ocorrem durante o fluxo de fluidos reais devido ao atrito e turbulência (vórtices). As perdas de pressão em tubos, elementos de tubulação, acessórios e instrumentos de medição (por exemplo, medidor de fluxo, medidor de velocidade) causam perdas de pressão e, portanto, devem ser levadas em consideração ao projetar sistemas de tubulação.
AFF018 permite estudar as perdas de pressão em tubos, elementos de tubulação e dispositivos de fechamento. Além disso, o método de pressão diferencial é apresentado para medir a taxa de fluxo.

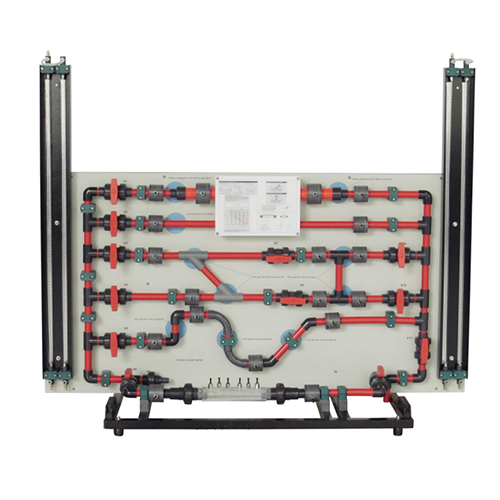

A unidade experimental contém seis diferentes seções de tubos que podem ser desligadas individualmente. As seções de tubo são equipadas com elementos de tubulação, como curvas, cotovelos e ramos. Em uma seção de tubo, diferentes dispositivos de fechamento e objetos de medição são instalados para determinar a taxa de fluxo. A medição
os objetos são feitos de material transparente e fornecem uma excelente visão da estrutura interna. Os pontos de medição de pressão no sistema de tubulação são projetados como câmaras anulares. Isso cria uma medição de pressão amplamente livre de interferências.
Os experimentos medem as perdas de pressão em tubos e elementos de tubulação, como ramificações e curvas. As características de abertura dos dispositivos de desligamento também são registradas. As pressões são medidas com manômetros de tubo.
A unidade experimental é posicionada de forma fácil e segura na superfície de trabalho do módulo base AFF018. A água é fornecida e a vazão medida por AFF018. Alternativamente, a unidade experimental pode ser operada pelo fornecimento do laboratório.

Objetivos / experimentos de aprendizagem
perdas de pressão em tubos, elementos de tubulação e acessórios
como a velocidade do fluxo afeta a perda de pressão
determinar coeficientes de resistência
características de abertura da válvula de assento angular e válvula de gaveta
familiarização com várias medições
objetos para determinar a taxa de fluxo:
· Bocal Venturi
· Medidor de vazão de placa de orifício e bocal de medição
