Sistema de Treinamento Vocacional para Configuração de Sensor de Temperatura - Conjunto Didático Learnlab - Treinador de Controle de Processos

AFM041P Sistema de Treinamento Vocacional para Configuração de Sensor de Temperatura - Conjunto Didático Learnlab - Treinador de Controle de Processos
1. Introdução ao Produto
1.1 Visão Geral do Produto

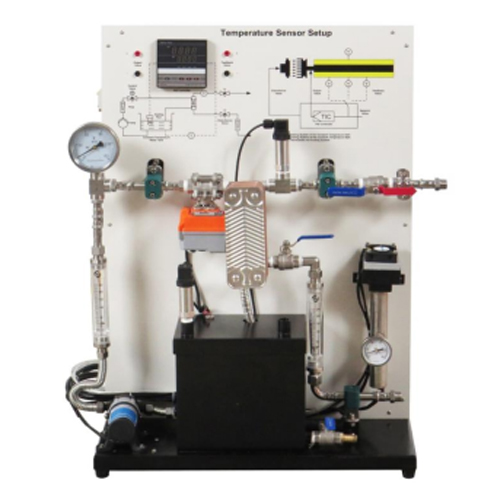

Este dispositivo é um sistema didático/experimental de sensor de temperatura em circuito fechado, projetado especificamente para medição e controle de temperatura, além de pesquisa sobre as características do sensor. Ele integra unidades completas de circulação de fluido, aquecimento/troca de calor, detecção e controle, simulando cenários de medição e controle de temperatura em ambientes industriais.
Unidade de Circulação de Fluido: Composta por um tanque de armazenamento, bomba de circulação, tubulações, válvulas reguladoras, um medidor de vazão rotativo e um manômetro, ela garante a circulação estável do fluido de trabalho (como água ou fluido de transferência de calor), com vazão e pressão que podem ser monitoradas e ajustadas diretamente.
Unidade de Controle de Temperatura: Equipada com um trocador de calor de placas (ou módulo de aquecimento elétrico), sensores de temperatura (como RTDs PT100, termopares), uma válvula reguladora elétrica e um controlador de temperatura digital, ela permite o controle em circuito fechado da temperatura do fluido, simulando variações de temperatura sob diferentes condições de operação.
Unidade de Aquisição e Exibição de Dados: O controlador de temperatura digital exibe a temperatura definida e a temperatura real em tempo real, podendo ser usado para calibrar o sensor, testar o tempo de resposta, a precisão e a eficácia do algoritmo de controle.
Unidades Auxiliares: Inclui conjuntos de válvulas, filtros, componentes de alívio de pressão, etc., garantindo a operação segura e estável do sistema. Múltiplas interfaces de teste também são fornecidas para suportar experimentos comparativos com vários tipos de sensores.
Este dispositivo é amplamente utilizado no ensino e treinamento prático em automação, tecnologia de medição e controle, mecatrônica e outras áreas relacionadas, bem como na seleção, calibração e verificação de desempenho de sensores de temperatura industriais.
1.2 Características do Produto
Design Visual de Processo Completo: Adota um layout de painel aberto, exibindo claramente tubulações, válvulas e instrumentos, facilitando a compreensão dos princípios de funcionamento da circulação de fluidos e do controle de temperatura.
Capacidade de Simulação em Múltiplas Condições: Simula as características de resposta do sensor sob diferentes vazões e faixas de temperatura, ajustando a vazão, a potência de aquecimento e a temperatura definida, suportando testes de temperatura estáticos e dinâmicos.
Design modular e forte compatibilidade: Oferece múltiplas interfaces de instalação de sensores, suportando a instalação e o teste de diversos sensores industriais, como RTDs, termopares e transmissores de temperatura, e é compatível com os principais tipos de sinal (4-20mA, 0-10V, RS485, etc.). Recursos de segurança abrangentes: Equipado com manômetros, válvulas de alívio de pressão, proteção contra funcionamento a seco e recursos de segurança elétrica para evitar condições operacionais anormais, como sobrepressão e sobretemperatura, garantindo a segurança experimental.
Fácil de operar: As configurações de parâmetros do instrumento de controle de temperatura são intuitivas, os ajustes de fluxo e pressão são simples e diagramas de princípio de controle padrão são fornecidos para facilitar a implementação de experimentos básicos e avançados.
2. Especificações Técnicas
2.1 Parâmetros Técnicos
Alimentação operacional: Monofásica trifásica AC220V±10% 50Hz
Temperatura ambiente: -10℃～+40℃
Umidade ambiente: <85% (25℃)
2.2 Dimensões e Peso
Dimensões: 800mm×550mm×900mm
Peso: 50kg


3. Nomes e Funções dos Componentes do Produto
3.1 Corpo Principal
Número    Nome    Quantidade
1    Controlador de Temperatura PID    1
2    Termômetro    1
3    Temperatura Sensor    1
4    Trocador de Calor    1
5    Válvula Proporcional    1
6    Medidor de Vazão    1
7    Interruptor de Nível    1
8    Sonda de Temperatura    1
9    Medidor de Vazão    1
10    Tanque de Água    1
11    Bomba de Água    1
12    Dreno do Tanque de Água    1
3.2 Acessórios
Número    Nome    Quantidade
1    Plugue de alimentação padrão europeu1
2 Multímetro 1
3 Cabo de rede 1
4 Clipe jacaré (vermelho) 1
5 Clipe jacaré (preto) 1
6 Mangueira flexível de aço transparente 1
7 Adaptador USB para 485 1
8 Pen drive USB 1
9 Conector pagoda de latão 3
10 Junta 2
11 Abraçadeira de tubo de aço inoxidável 3
4. Lista de Experimentos
(1) Experimento de Controle Manual do Dispositivo de Controle do Sensor de Temperatura no Modo 01
(2) Experimento de controle automático do dispositivo de controle do sensor de temperatura no modo 01
(3) Experimento de controle manual do dispositivo de controle do sensor de temperatura no modo 02
(4) Experimento de controle automático do dispositivo de controle do sensor de temperatura no modo 02
(5) Experimento de controle manual do dispositivo de controle do sensor de temperatura no modo 00
(6) Experimento de controle automático do dispositivo de controle do sensor de temperatura no modo 00
