Bancada de apoio para painéis de treinamento, equipamentos de ensino escolar, equipamentos para laboratórios educacionais, equipamentos de mecânica dos fluidos

AFF270 Bancada de apoio para painéis de treinamento, equipamentos de ensino escolar, equipamentos para laboratórios educacionais, equipamentos de mecânica dos fluidos
1. Introdução do produto
1.1 Descrição do produto

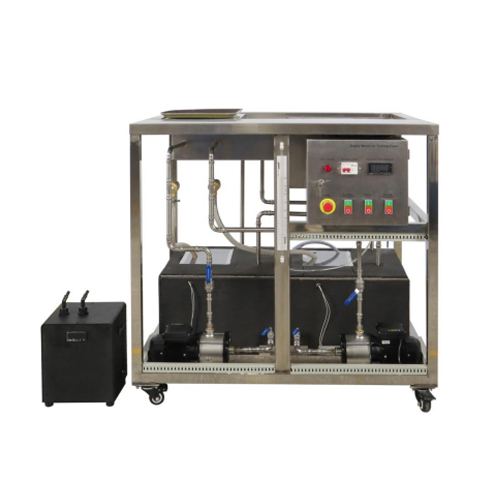

Este equipamento fornece água quente e fria para um sistema de ventilação. Possui duas bombas e tanques de água independentes, cada um com função de proteção contra falta de nível. O tanque de água quente contém um aquecedor de 1,5 kW. A água fria e quente pode circular e ser controlada independentemente. O aquecedor está equipado com um controlador de temperatura inteligente PID para ajuste automático de temperatura. O equipamento vem com uma unidade de resfriamento controlada automaticamente, que pode resfriar a água no tanque.
1.2 Características do produto
1. O produto possui um design excelente e esteticamente agradável.
2. O produto pode fornecer água fria e quente simultaneamente, cada uma com capacidade de circulação independente.
3. O produto utiliza materiais mais duráveis, prolongando significativamente sua vida útil.
2. Especificações Técnicas
2.1 Parâmetros Técnicos
Alimentação: Monofásica trifásica 220V~50Hz
Requisitos do Ambiente de Operação: Temperatura Ambiente: 10℃～50℃; Umidade Relativa: < 75% (25℃).
2.2 Dimensões e Peso
Dimensões: 1230 mm × 1100 mm × 1150 mm
Peso: Aproximadamente 300 kg


3. Nomes e Funções dos Componentes do Produto
3.1 Corpo Principal do Produto
Nº do Item Nome Quantidade
1 Disjuntor 1
2 Controlador Inteligente de Temperatura 1
3 Indicador de Energia 1
4 Botão de Parada de Emergência 1
5 Interruptor da Bomba de Água Fria 1
6 Interruptor do Aquecedor 1
7 Interruptor da Bomba de Água Quente 1
8 Escala de Volume 1
9 Reservatório de Água Quente 1
10 Válvula Manual 5
11 Bomba de Água Quente 1
12 Reservatório de Água Fria 1
13 Bomba de Água Fria 1
14 Bandeja 1
15 Válvula de Alívio de Pressão 2
16 Resfriador 1
3.2 Acessórios do Produto
Nº do Item Nome Quantidade
1 Copo Medidor 1
2 Mangueira de Água 1
3 Cronômetro 1
4 Abraçadeira de Mangueira 11
5 Adaptador 4
6 Mangueira de Conexão do Resfriador 1
7 Cabo de Alimentação do Resfriador 1
4. Lista de Experimentos Didáticos do Produto
(1) Como usar este equipamento?
