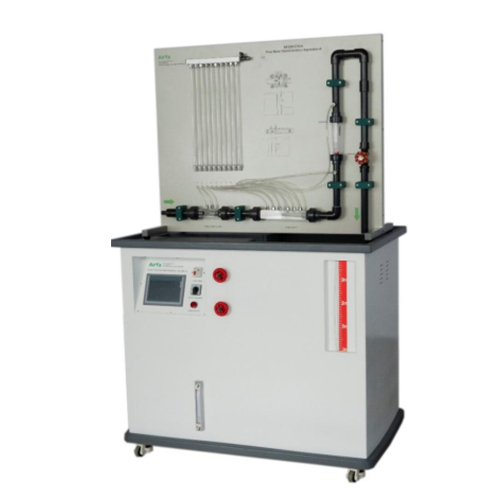

Aparelho de Demonstração de Medidor de Caudal, Equipamento Didáctico, Equipamento para Formação Profissional, Equipamento para Laboratório de Fluidos

AF220727S34 Aparelho de Demonstração de Medidor de Caudal - Equipamento Didáctico - Equipamento para Formação Profissional - Equipamento para Laboratório de Fluidos

I. Visão Geral do Produto
1.1 Visão Geral
Este produto fornece um caudal de água controlado para diversos módulos de experiências laboratoriais (disponíveis em separado). O corpo principal da bancada forma um reservatório com uma bomba submersível. Quando o nível da água atinge um nível adequado, pode satisfazer os requisitos de circulação de água para a experiência sem a necessidade de abastecimento externo de água.
Duas válvulas de controlo manual regulam o caudal de água da bomba, e uma das válvulas manuais é utilizada como válvula de alívio. Isto mantém o caminho de circulação da água aberto e a bomba não será sobrecarregada no caso de a tubagem experimental ser fechada acidentalmente. A caixa elétrica na lateral da bancada inclui interruptores da bomba, proteção do circuito, informação sobre a fonte de alimentação e visor digital de caudal.
Quatro rodízios permitem que os utilizadores se movimentem pela sala de aula, e todos os quatro rodízios possuem fechos de pé para os manter no lugar.
A porta de visualização do nível de líquido na parte inferior da bancada permite ao utilizador verificar o nível da água no interior do tanque.
A superfície de trabalho superior da bancada está provida de um manómetro de múltiplos tubos que inclui:
(1) O caudalímetro Venturi é um dispositivo normalmente utilizado para medir o caudal em tubagens pressurizadas. É um caudalímetro de pressão diferencial e é frequentemente utilizado para medir o caudal de fluidos como o ar, o gás natural, o gás de carvão e a água. É constituído por 3 partes: "secção de contracção", "garganta" e "secção de difusão", e está instalado no tubo onde o caudal necessita de ser medido.
(2) Os caudalímetros de placa de orifício estão equipados com placas de orifício ou bicos e outras peças de estrangulamento no interior da tubagem. Como a abertura da parte de estrangulamento é menor que o diâmetro interior do tubo, quando o fluido flui através da parte de estrangulamento, a secção transversal da velocidade de escoamento diminui repentinamente e a velocidade de escoamento acelera.
(3) O caudalímetro de bóia é um caudalímetro volumétrico que mede o caudal alterando a área de caudal entre as bóias num tubo cónico vertical à medida que o caudal muda. Também é chamado de rotâmetro.
A bancada de testes é constituída por quatro partes: sistema de ciclo de teste, sistema em tempo real, sistema de controlo elétrico e bancada. A bomba centrífuga selecionada para o ensaio tem um caudal nominal de 0 a 50 L/min. Esta bomba possui características como uma estrutura compacta, funcionamento suave, pequenas pulsações de caudal e pressão e baixo ruído. Pode fornecer uma fonte de energia suficiente e fiável para o sistema de teste e, em conjunto com o controlo elétrico de conversão de frequência, permite a regulação contínua da velocidade dentro da gama de caudal nominal.
Para garantir a precisão do teste, o sistema foi concebido com duas secções de fluxo de teste.


1.2 Características
(1) Sistema móvel de abastecimento de água, equipado com rodas para facilitar a deslocação.
(2) O caudalímetro adota uma estrutura em forma de T, que é simples e facilita a observação da operação experimental. Equipado com um manómetro de múltiplos tubos para facilitar a deteção das características de caudal de diferentes caudalímetros.
(3) A bancada de trabalho adota uma bomba centrífuga de precisão: potência 750W, tensão monofásica 220V, caudal 3m³/h, altura de elevação 22m, diâmetro de entrada e saída DN25X20.
(4) Toda a estrutura da plataforma de treino é feita de material plástico ABS, que é leve e de alta resistência.
II. Parâmetros de desempenho
(1) Sistema de caudalímetro:
Dimensões: 1100 mm * 450 mm * 900 mm
Manómetro de pressão de tubo: dez vias
Comprimento efetivo: 450 mm
Medidor de caudal de flutuador: 160-1600 L/h
(2) Sistema móvel de abastecimento de água:
Dimensões: 1240 mm * 770 mm * 1050 mm
Potência de entrada: 220 V
Peso: <100 kg
Temperatura ambiente: 5 °C a +40 °C
Humidade relativa: <85% (25 °C)
Altura do nível do líquido: ≤200 mm
III. Lista de Experiências
Experiência 1: Experiência de deteção da pressão hidrostática total plana
Experiência 2: Experiência de verificação do coeficiente de Bernoulli para fluidos ideais
Experiência 3: Experiência de seleção da fórmula para tubagens
Experiência 4: Experiência de transbordamento livre em descarregador de pico
Experiência 5: Demonstração do princípio do caudalímetro Venturi
Experiência 6: Demonstração do princípio do caudalímetro com placa de orifício
