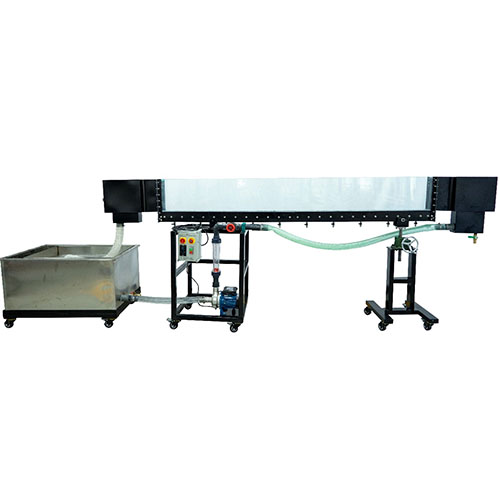

AFF130 - Equipamento Didático para Laboratório de Fluidos - Equipamento para o Ensino Profissional
Descrição
A engenharia hidráulica abrange cursos de água artificiais, a regulação de rios e barragens, entre outros. Utilizando canais experimentais em laboratório, é possível ensinar os princípios básicos necessários.
Todos os componentes que entram em contacto com a água são fabricados com materiais resistentes à corrosão (aço inoxidável, plástico reforçado com fibra de vidro). O elemento de entrada é concebido para que o escoamento entre na secção experimental com o mínimo de turbulência.
A inclinação do canal experimental pode ser ajustada com precisão para permitir a simulação de declives e criar um escoamento uniforme a uma profundidade de descarga constante.
Uma vasta seleção de modelos, como descarregadores, pilares, canais de medição de caudal ou um gerador de ondas, está disponível como acessório e garante um programa completo de experiências. A maioria dos modelos é fixada de forma rápida e segura ao fundo da secção experimental.
(5 metros de comprimento), com laterais em vidro, com os necessários descarregadores retangulares e em V, descarregadores de barragem com descarregadores.
Especificações
Princípios básicos do escoamento em canal aberto
Inclinação da secção experimental com ajuste suave
Secção experimental com 10 furos roscados uniformemente espaçados na parte inferior para instalação de modelos ou para medição do nível da água por pressão
Paredes laterais da secção experimental em vidro temperado para excelente observação das experiências
Todas as superfícies em contacto com a água são fabricadas em materiais resistentes à corrosão
Elemento de entrada com escoamento otimizado para entrada com baixa turbulência na secção experimental
Circuito fechado de água com tanque, bomba, rotâmetro e regulação manual do caudal
Modelos de todas as áreas da engenharia hidráulica disponíveis como acessórios
Dados técnicos
Secção experimental
Comprimento: 5 m
Secção transversal de escoamento LxA: 86 x 300 mm
Ajuste de inclinação: 0,5…+3%
Depósito: 280 L
Bomba
Consumo de energia: 1,02 kW
Caudal máximo: 22,5 m³/h
máx. Altura manométrica: 13,7 m
Faixas de medição
Caudal: 0…10 m³/h
230 V, 50 Hz, monofásico
230 V, 60 Hz, monofásico; 120 V, 60 Hz, monofásico
Certificação UL/CSA opcional
Dimensões e peso
C x L x A: 4300 x 660 x 1350 mm (secção experimental de 2,5 m)
Peso: aprox. 244 kg
