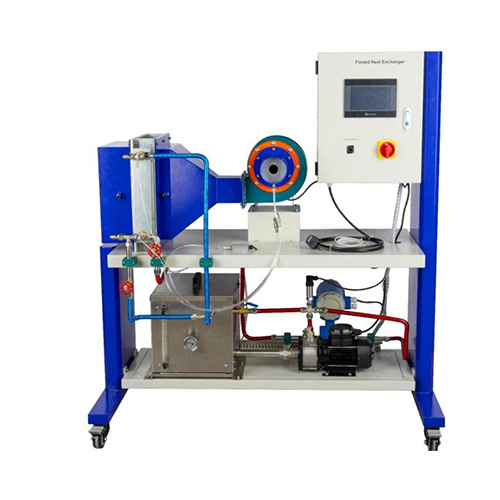

AFT077 Permutador de Calor Aletado - Equipamento Didático - Equipamento para Ensino Profissional - Equipamento para Laboratório de Termodinâmica
1. Introdução ao Equipamento
1.1 Visão Geral
O Permutador de Calor Aletado é um dispositivo experimental termodinâmico, utilizado principalmente para o estudo da teoria da transferência de calor por convecção e das curvas de desempenho das bombas. O dispositivo possui um conjunto de condutas de ar e um conjunto de circuitos de água quente. A força de fluxo nas condutas de ar provém de um ventilador centrífugo. A circulação do circuito de água quente é assegurada por uma bomba de água. O princípio de funcionamento do dispositivo consiste em aquecer a água no reservatório e, em seguida, ligar a bomba para fazer circular a água quente. Quando a temperatura estabiliza, o ventilador é ligado. O ventilador impulsiona o fluxo de ar para remover o calor do permutador de calor. Este processo satisfaz as leis básicas da termodinâmica. Com a bomba em funcionamento, é possível estudar a curva característica da bomba.
1.2 Características
(1) O dispositivo adota um design modular, o que facilita a instalação e torna os princípios experimentais claros e fáceis de compreender.
(2) O dispositivo adota um design de integração elétrica e pode obter dados em tempo real sem depender de um PC.
(3) O dispositivo utiliza materiais e camadas de tinta mais resistentes à corrosão, o que pode prolongar consideravelmente a vida útil do dispositivo.
2. Parâmetros técnicos
Potência de entrada: AC230V 50Hz
Peso: 1400mm*880mm*1550mm
Tamanho: <210kg
Condições de funcionamento: Temperatura ambiente 5℃～+40℃ Humidade relativa <85% (25℃)
3. Lista de componentes e descrição detalhada
3.1 Componentes principais
Nº Nome
1 Ventilador centrífugo
2 Permutador de calor com alhetas
3 Orifício para medição da pressão diferencial
4 Spoiler
5 Transmissor de pressão diferencial
6 Válvula de controlo
7 Válvula reguladora de caudal
8 Válvula desviadora de caudal
9 Reservatório de água
10 Termómetro mecânico
11 Caixa elétrica
12 Sensor de pressão
13 Medidor de caudal eletromagnético
14 Bomba de água
3.2 Componentes da caixa de alimentação
Nº Nome
1 Ecrã sensível ao toque
2 Porta de comunicação em rede
3 Chave seletora de carga
4 PLC Siemens
5 Módulo PID
6 Disjuntor
7 Fonte de alimentação comutada
8 Contator CA
9 Módulo de aquisição analógica
10 Interruptor
11 Regulador de tensão monofásico Módulo 12
Transmissor de Temperatura
Relé 13
3.3 Lista de configuração do equipamento
Nº Nome Qtd.
Componente 1 Ventilador centrífugo 1
Componente 2 Transmissor de pressão diferencial 1
Componente 3 Sensor de pressão 1
Componente 4 Medidor de caudal eletromagnético 1
Componente 5 Ecrã táctil 1
Componente 6 PLC Siemens 1
Componente 7 Módulo de aquisição analógica 1
Componente 8 Módulo PID 1
Componente 9 Contactor CA 1
Componente 10 Relé 3
Componente 11 Transmissor de temperatura 4
Componente 12 Módulo regulador de tensão monofásico 1
Componente 13 Interruptor 1
Componente 14 Bomba de água 1
3.4 Acessórios
Nº Nome Qtd.
1 CD de software 1
2 Cabo de extensão da porta de rede 1
4. Lista de experiências
Experiência 1 Compreender as funções e a utilização do permutador de calor aletado
Experiência 2 Experiência termodinâmica baseada no permutador de calor aletado
Experiência 3 Experiência para traçar a curva característica da bomba do Permutador de Calor Aletado
Experiência 4: Compreender o processamento de dados do sensor do Permutador de Calor Aletado
Experiência 5: Compreender a experiência de comunicação entre o Permutador de Calor Aletado
