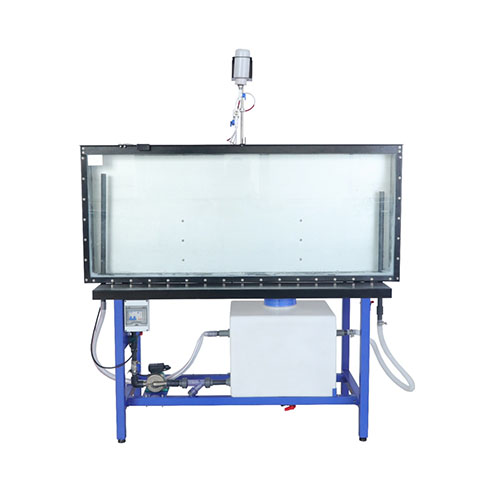

AFF112 Tanque de Drenagem e Infiltração - Equipamento Didáctico para Formação Profissional - Equipamento para Laboratório de Fluidos
1. Introdução ao Equipamento
1.1 Visão Geral
A osmose é um processo que ocorre a todo o momento na natureza, sendo que os tipos de osmose são extremamente variados. Na construção civil, a infiltração por vezes facilita o projeto, mas outras vezes causa dificuldades na construção. Por exemplo, na indústria mineira, são frequentes os desastres acidentais causados pela infiltração. Por conseguinte, é necessário compreender melhor as leis básicas da infiltração para que esta possa proporcionar um auxílio mais controlável. A compreensão das leis básicas da infiltração requer equipamento de demonstração experimental profissional para ajudar os utilizadores a compreender as várias formas de infiltração e demonstrar como esta ocorre através de fluxos tangíveis.
O dispositivo de drenagem anti-infiltração AFF112 é um equipamento utilizado para estudar vários tipos de permeabilidade. O dispositivo fornece uma variedade de componentes de módulos experimentais, permitindo aos utilizadores projetar experiências livremente e explorar as propriedades de permeabilidade sob diferentes condições de trabalho.
1.2 Características
(1) O equipamento experimental adota um excelente design elétrico e medidas de impermeabilização, e possui um excelente desempenho de ligação à terra elétrica para garantir a segurança dos utilizadores.
(2) O equipamento experimental adota um design modular. As vantagens deste projeto podem ajudar os utilizadores a compreender os princípios e métodos experimentais de forma mais intuitiva.
(3) O equipamento experimental oferece uma variedade de módulos experimentais e pode proporcionar uma maior variedade de experiências.
(4) O equipamento experimental utiliza vidro visual, o que proporciona uma maior capacidade de suportar a pressão e melhores capacidades de visualização experimental.
2. Parâmetros técnicos
Alimentação: monofásica trifásica CA 220V 50Hz
Dimensões: 1650mm*650mm*1500mm
Peso: 158kg
Condições de funcionamento: Temperatura ambiente -10℃～+40℃; Humidade relativa < 85% (25℃)
3. Lista de componentes e descrição detalhada
3.1 Parte principal
Nº Nome
1 Tubo de transbordo a montante
2 Recipiente para experiência visual
3 Estrutura da bancada experimental
4 Disjuntor com proteção contra fugas
5 Bomba de água
6 Filtro
7 Válvula de drenagem
8 Reservatório de água
9 Tubo de transbordo a jusante
10 Frascos de corante
11 Válvula de controlo
3.2 Lista de configuração
Nº Nome Qtd.
Componente 1 Reservatório de água 1
Componente 2 Bomba de água 1
Componente 3 Filtro 1
Componente 4 Disjuntor com proteção contra fugas 1
Componente 5 Frascos de corante 1
Componente 6 Válvula de drenagem 1
Componente 7 Válvula de controlo 5
Componente 8 Módulo de penetração curva 1
Componente 9 Módulo de penetração em ângulo reto 1
Componente 10 Módulo de medição de pressão básica 1
Componente 11 Módulo de medição de pressão lateral 1
Componente 12 Módulo de calha para azulejos 2
Componente 13 Anti-infiltração Deflector 1
3.3 Acessórios
Nº Nome Qtd.
1 Módulo de Penetração Curva 1
2 Módulo básico de medição de pressão 1
3 Deflector anti-infiltração 1
4 Módulo de penetração em ângulo reto 1
5 Módulo de calha para telhas 2
6 Módulo de medição de pressão lateral 1
4. Lista de experiências
Experiência 1: Estudo de experiências de penetração sob paredes de estacas-prancha
Experiência 2: Estudo de uma experiência de penetração em barragem de terra
Experiência 3: Experiência sobre o efeito de drenagem de linhas de telha cerâmica
Experiência 4: Estudo de uma experiência de drenagem em canal aberto
Experiência 5: Estudo da experiência de distribuição de pressão de elevação na estrutura básica
Experiência 6: Investigação de como alterar a experiência de pressão de elevação na estrutura básica
Experiência 7: Estudo da experiência de distribuição de pressão lateral
