AF286E Bancada de Formação de Sensores e Atuadores Industriais - Equipamento Didático para o Ensino Profissional - Equipamento para Formação em Elétrica

I. Visão Geral do Produto
1.1 Visão Geral

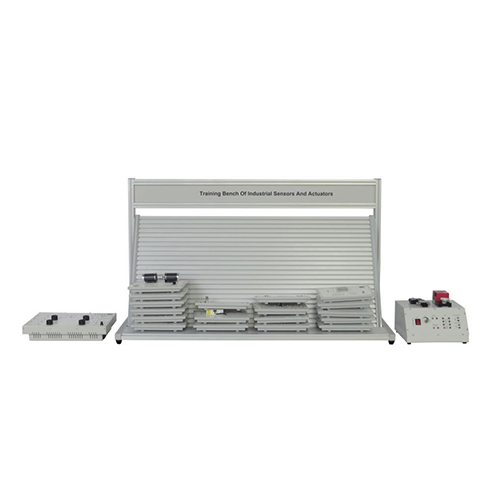

O equipamento de treino em sensores tem uma vasta gama de aplicações, forte intuitividade, métodos flexíveis e estrutura modular. Utiliza elementos de sensores reais da produção industrial, permitindo aos alunos compreender a situação real dos testes e controlos de produção modernos através da aprendizagem e da montagem prática. A mesa de formação inclui módulo de temperatura, módulo de sensor fotoelétrico, módulo de extensómetro, módulo de sensor de fluxo de ar, módulo de sensor de pressão de ar, módulo de sensor de indutância, módulo de sensor Hall, módulo de sensor de velocidade, módulo de sensor de humidade, módulo de sensor ultrassónico, módulo de contador de tempo, módulo de amplificador de ajuste de ganho, módulo amplificador, módulo de circuito oscilador e circuito de filtro, módulo de filtro passa-baixo, módulo de circuito de amostragem e retenção, módulo de circuito oscilador, módulo de amplificador de potência, módulo de fonte de alimentação e dispositivo de saída, para que os alunos possam compreender os princípios de funcionamento e os métodos de utilização de diferentes tipos de sensores, aprender mais conhecimento prático e habilidade prática, abrir o seu pensamento, melhorar a sua capacidade prática e capacidade de operação real, para que os alunos possam realizar estágios de produção diretamente após a graduação e reduzir o tempo de produção.
1.2 Características
O dispositivo cumpre os requisitos de segurança e é útil para uma compreensão preliminar dos sensores.
II. Parâmetros de desempenho
1. Potência de entrada: monofásica trifásica 127V±10%, 60Hz
2.º Ambiente de trabalho: temperatura -10℃～+40℃, humidade <85% (25℃)


III. Lista de Componentes e Introdução Detalhada
3.1 Parte Principal
Número Nome
1 Módulo de alimentação
2 Estrutura
3 Placa de base
4 Volante
5 Dispositivo de saída
3.2 Lista de Componentes
Nº Nome
1 Módulo sensor de temperatura
2 Módulo sensor fotoelétrico
3 Módulo extensómetro
4 Módulo sensor de caudal de ar
5 Módulo sensor de pressão atmosférica
6 Módulo sensor indutivo
7 Módulo sensor Hall
8 Módulo sensor de velocidade
9 Módulo sensor de humidade
10 Módulo sensor ultrassónico
11 Módulo contador de tempo
12 Módulo amplificador
13 Módulo amplificador de medição
14 Módulo circuito oscilador e circuito filtro
15 Módulo filtro passa-baixo
16 Módulo circuito de amostragem e retenção
17 Módulo circuito oscilador
18 Módulo amplificador de potência
19 Módulo de fonte de alimentação
3.3 Acessórios
Nº Nome Quantidade
1 Seringa (com mangueira) 1
2 Cabo de ligação de cinco condutores 1
3 Cabo de alimentação 2
4 Cabo elétrico azul de 2 mm 10
5 Cabo elétrico vermelho de 2 mm 10
6 Cabo elétrico preto de 2 mm 10
7 Fusível (5A) 5
8 Fusível (3A) 5
9 Íman 1
IV. Lista de Experiências
Experiência 1: Circuito regulador de tensão em ponte completa
Experiência 2: Unidade de conversão de tensão e frequência
Experiência 3: Teste da unidade de conversão de frequência e tensão
Experiência 4: Teste da unidade de conversão de tensão e corrente
Experiência 5: Teste da unidade de conversão de corrente e tensão
Experiência 6: Teste da unidade de dispositivo de saída
Experiência 7: Teste da unidade de aquisição de temperatura com termopar tipo J
Experiência 8: Teste da unidade de aquisição de temperatura com termopar tipo K
Experiência 9: Teste do sensor fotoelétrico
Experiência 10: Teste do fotodíodo
Experiência 11: Teste da unidade de fotocélula
Experiência 12: Teste do fototransistor
Experiência 13: Sensor de temperatura integrado
Experiência 14: Teste do módulo extensómetro
Experiência 15: Teste do sensor de caudal de ar
Experiência 16: Teste do sensor de pressão atmosférica
Experiência 17: Teste do sensor de indutância
Experiência 18: Teste do sensor Hall
Experiência 19: Teste do módulo do sensor de velocidade
Experiência 20: Teste do sensor de humidade
Experiência 21: Módulo do sensor ultrassónico Teste
Experiência 22 Teste do módulo contador de temporização
Experiência 23 Teste do circuito amplificador de ganho
Experiência 24 Teste do módulo amplificador de medição
Experiência 25 Teste do circuito oscilador
Experiência 26 Teste do circuito de filtro
Experiência 27 Teste do módulo de filtro passa-baixo
Experiência 28 Teste do módulo de amostragem de manutenção
Experiência 29 Teste do circuito oscilador de ponte de Wien
Experiência 30 Teste do circuito oscilador RC
Experiência 31 Teste do amplificador de potência
