AFF189 Fundamentos da Medição de Pressão - Equipamento Didáctico - Equipamento para Formação Profissional - Equipamento para Laboratório de Fluidos
1. Introdução ao Produto
1.1 Descrição do Produto
O objetivo do sistema de refrigeração é arrefecer materiais e produtos, como por exemplo, proteger os alimentos da deterioração. O arrefecimento pode ser descrito como o processo de remoção de calor do ambiente. (Função)
Em vários projetos atuais, a medição precisa da pressão está relacionada com a possibilidade de execução correta do projeto, tornando-a cada vez mais importante. Medir valores de pressão precisos requer instrumentos de medição profissionais.

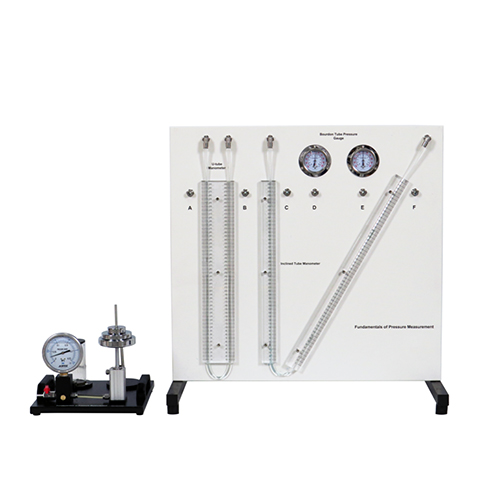

O sistema básico de medição de pressão possui três manómetros: manómetro diferencial de tubo em U, manómetro diferencial de tubo inclinado e manómetro diferencial de tubo Bourdon. Na experiência, é utilizada uma seringa de plástico para gerar pressão na gama de milibares, que é exibida no manómetro. O dispositivo experimental está equipado com dois manómetros de tubo de Bourdon para medir pressões positivas e negativas. Os manómetros de tubo em U, de tubo inclinado e de tubo Bourdon da unidade experimental podem ser utilizados em combinação com os tubos. O dispositivo de calibração pode utilizar um manómetro de pistão ponderado para calibrar um manómetro de tubo Bourdon adicional.
1.2 Características do Produto
(1) O dispositivo de medição de pressão é totalmente funcional, compacto e fácil de transportar, sem restrições quanto ao tamanho do local experimental.
(2) O dispositivo de medição de pressão não só mede a diferença de pressão, como também fornece um dispositivo para calibrar a pressão. diferença.
(3) O dispositivo utiliza materiais ecológicos e resistentes à corrosão para garantir a sua longa vida útil.
(4) O dispositivo de medição de pressão oferece uma variedade de instrumentos de medição de pressão e permite a realização de experiências com diversos métodos de medição.
2. Especificações técnicas
2.1 Parâmetros técnicos
Temperatura ambiente: -10℃ a +40℃; humidade relativa: <85% (25℃)
2.2 Dimensões e peso
Dimensões: 742 x 451 x 761 mm, 300 x 300 x 305 mm
Peso: 15 kg
3. Componentes do produto
3.1 Parte principal do produto
Nº Nome
1 Manómetro diferencial de tubo em U
2 Manómetro diferencial de tubo Bourdon
3 Manómetro diferencial de tubo inclinado
4 Dispositivo de calibração da pressão diferencial de tubo de Bourdon com pistão
3.2 Acessórios do produto
Nº Nome
1 Seringa
2 Tinta à base de água
3 Tubo de ar de ligação
4 Gobelé
4. Lista de configuração do produto
Nº Nome Qtd.
1 Manómetro diferencial de tubo em U 1
2 Manómetro diferencial de tubo Bourdon 2
3 Manómetro diferencial de tubo inclinado 1
4 Dispositivo de calibração da pressão diferencial de tubo de Bourdon com pistão 1
5 Seringa 1
6 Tinta à base de água 1
7 Tubo de ar de ligação 1
8 Peso 5
5. Lista de experiências didáticas do produto
(1) Experiência de medição direta de pressão com manómetro diferencial de tubo em U
(2) Experiência de medição direta de pressão com manómetro diferencial de tubo inclinado
(3) Experiência de medição indireta de pressão com manómetro diferencial de tubo de Bourdon e comparação com dispositivo de medição direta
(4) Experiência de calibração do dispositivo de calibração de pressão diferencial de tubo de Bourdon
