Aparelho para Medição do Número de Reynolds AFF190 - Equipamento Didáctico - Equipamento para Formação Profissional - Equipamento para Laboratório de Fluidos
1. Introdução ao Produto
1.1 Descrição do Produto
Os padrões de escoamento de fluidos podem ser divididos em três tipos: escoamento laminar, escoamento crítico e escoamento turbulento. Os três padrões de escoamento podem ser classificados pelo número de Reynolds, um número adimensional que caracteriza o escoamento de um fluido. O número de Reynolds permite distinguir se o escoamento de um fluido é laminar ou turbulento, podendo também ser utilizado para determinar a resistência ao escoamento de um objeto no fluido.
No aparelho, as linhas de corrente durante o fluxo laminar ou turbulento são apresentadas a cores com o auxílio de um agente de contraste injetado (tinta). Os resultados experimentais podem ser utilizados para determinar o número de Reynolds crítico.

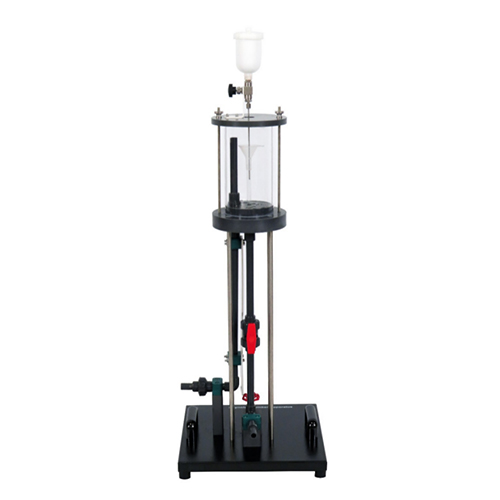

O dispositivo experimental consiste num tubo transparente, por onde flui a água, com uma entrada otimizada para o escoamento. Uma válvula pode ser utilizada para regular o caudal no tubo. A tinta é injetada na água corrente, e uma camada de esferas de vidro no depósito de água garante um fluxo uniforme e com baixa turbulência.
O dispositivo experimental pode ser colocado com facilidade e segurança na superfície de trabalho do módulo Base. A água é fornecida e o caudal é medido pelo contador. Em alternativa, o dispositivo experimental pode ser operado por uma fonte de alimentação de laboratório.
1.2 Características do Produto
1. O produto tem um design de aparência excelente, bonito e elegante.
2. O produto tem funções modulares e pode ser utilizado com outros módulos experimentais.
3. O produto utiliza materiais mais duráveis, o que pode prolongar consideravelmente a vida útil do equipamento.
2. Especificações Técnicas
2.1 Parâmetros Técnicos
Capacidade do depósito de água: 2200 ml.
Comprimento da secção da tubagem: cerca de 70 mm.
Diâmetro da secção da tubagem: 10 mm.
Capacidade do depósito de tinta: cerca de 250 ml.
Condições do ambiente de trabalho: Temperatura ambiente: 10℃～30℃ Humidade relativa ＜75% (25℃).
2.2 Dimensões e peso
Dimensões 1: 400 mm x 400 mm x 1140 mm
Peso 1: aproximadamente 16 kg
3. Componentes do produto
3.1 Partes principais do produto
Nº Nome
1 Porta de transbordo
2 Válvula de agulha de entrada de água
3 Esferas de vidro
4 Reservatório de água
5 Reservatório de tinta
6 Válvula de agulha de controlo de corante
7 Placa de escala
8 Tubo de ensaio transparente
9 Válvula de agulha
10 Pega
3.2 Acessórios do produto
Nº Nome
1 Frasco de corante à base de água
2 Esferas de vidro
4. Lista de configuração do produto
Nº Nome Qtd.
1 Válvula do tubo de drenagem 1
2 Reservatório de água 1
3 Reservatório de tinta 1
4 Válvula de agulha de controlo de corante 1
5 Placa de escala 1
6 Tubo de ensaio transparente 1
7 Válvula de agulha de entrada de água 1
8 Pega 2
9 Frasco de corante à base de água 1
10 Esferas de vidro 1
5. Lista de experiências didáticas do produto
(1) Ensino do trabalho preparatório antes da experiência
(2) Demonstração do fenómeno do escoamento laminar (Re<2300)
(3) Demonstração do fenómeno de escoamento crítico (Re=2300)
(4) Demonstração do fenómeno de escoamento turbulento (Re>2300)
