AF274E Simulador Síncrono - Equipamento Didáctico para Formação Profissional - Equipamento para Formação em Electricidade
1. Introdução ao Equipamento
1.1 Visão Geral

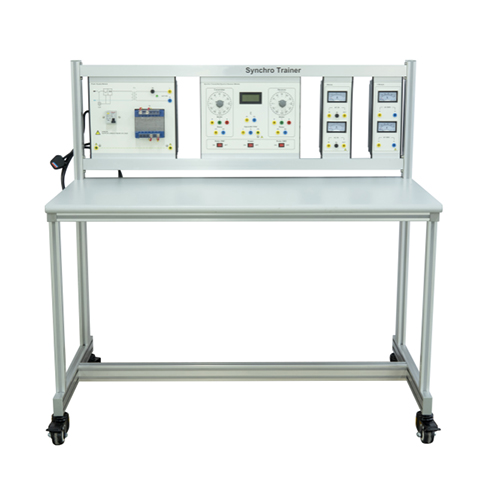

O simulador síncrono é composto principalmente por um módulo de potência, um módulo de máquina de autoalinhamento (transmissor de autoalinhamento + recetor de autoalinhamento + transformador de autoalinhamento), um módulo de tensão e um módulo de corrente.
O módulo de máquina de autoalinhamento (transmissor de autoalinhamento + recetor de autoalinhamento + transformador de autoalinhamento) é um sistema de demonstração independente multifuncional que pode ser utilizado para estudar e demonstrar os princípios e o funcionamento dos transmissores e recetores síncronos CA, e para dominar os seus princípios e métodos de controlo, cultivando o conhecimento e as competências correspondentes dos alunos.
1.2 Características
(1) É necessário utilizar dois ou ambos os módulos em simultâneo.
(2) Quando dois ou ambos os módulos são utilizados simultaneamente, não existe ligação mecânica entre eles, apenas ligação elétrica.
(3) A máquina de autoalinhamento sem contacto é segura e fiável em funcionamento, tem uma longa vida útil e é mais fiável em ambientes que requerem pouca manutenção e em qualquer sistema sujeito a solavancos e vibrações.
(4) A plataforma de treino é constituída por perfis de coluna industrial de alumínio para garantir a estabilidade da plataforma; as rodas universais inferiores estão equipadas com travões e podem ser movidas e posicionadas com flexibilidade. A plataforma de formação é segura de operar (múltiplas proteções de segurança pessoal e de equipamento), padronizada, flexível, sólida, durável, bonita e moderna.
(5) Os circuitos e dispositivos experimentais estão totalmente configurados e podem ser utilizados em combinação para complementar o conteúdo de formação prática para uma variedade de disciplinas.
(6) A plataforma de formação possui um bom sistema de proteção de segurança.
2. Parâmetros técnicos
Potência de entrada: Unidirecional 230V±10%, 50Hz
Peso: 78KG
Dimensões: 1240x720x1290mm
Altitude máxima: 1000m
Temperatura ambiente: -40℃～+55℃ (humidade relativa: 60%-70%)
Humidade relativa: 95%±3% (temperatura do ar: 20±5%)
3. Lista de componentes e descrição detalhada
3.1 Componentes principais
Nº Nome
1 Unidade principal
2 Consola
3 Módulo experimental
4 Roda universal
3.2 Componentes do módulo experimental
Nº Nome
1 Disjuntor
2 Transformador de isolamento abaixador
3 Transmissor síncrono (transmissor de máquina autoalinhável)
4 Módulo de transmissão de sinal
5 Voltímetro digital CA
6 Amperímetro analógico CA
7 Voltímetro analógico CA
8 Interruptor basculante SW1
9 Interruptor basculante SW2
10 Interruptor basculante de alimentação
11 Ligação Terminal
12 Chaves Rotativas
3.3 Lista de configuração do equipamento
Nº Nome Qtd.
Componente 1 Mesa de treino 1
Componente 2 Roda universal 4
Componente 3 Disjuntor 1
Componente 4 Transformador de isolamento abaixador 1
Componente 5 Interruptor basculante 3
Componente 6 Voltímetro analógico CA 1
Componente 7 Voltímetro digital CA 1
Componente 8 Amperímetro analógico CA 1
Componente 9 Módulo transmissor síncrono (transmissor de máquina autoalinhável) 1
Componente 10 Módulo recetor síncrono (recetor de máquina autoalinhável) 1
Componente 11 Chaves Rotativas 2
Componente 12 Terminal de ligação 29
3.4 Acessórios
Nº Nome Qtd.
1 Cabo de ligação de segurança K4 (amarelo) 10
2 Cabo de ligação de segurança K4 (vermelho) 10
3 Cabo de ligação de segurança K4 (azul) 10
4 Cabo de ligação de segurança K4 (verde) 10
5 Cabo de ligação de segurança K4 (duplo) 10
6 fusíveis (2A) 5
7 fusíveis (5A) 5
4. Lista de experiências
Experiência 1 Introdução à máquina autoalinhante
Experiência 2 Análise do sistema de transmissão síncrona
Experiência 3 Medição de tensão do transmissor síncrono e do receptor síncrono em diferentes instantes de tempo
Experiência 4 Análise das semelhanças entre transmissores e receptores sincronizados e emparelhamento de fase
Experiência 5 Análise das diferenças entre transmissores e receptores sincronizados e emparelhamento de fase
Experiência 6 Corrente de diferentes cargas no circuito
Experiência 7 Controlo da velocidade do motor e análise das direções direta e inversa
Experiência 8 Princípio de controlo do sistema de controlo em malha fechada
