Conjunto AF270E de Equipamento de Formação e Laboratório "Iluminação Pública" - Equipamento Didáctico para Formação Profissional - Equipamento para Formação em Electricidade

I. Visão Geral do Produto
1.1 Visão Geral
Este conjunto de equipamentos educativos e de laboratório "Iluminação Pública" (doravante designado por bancada) destina-se ao desenvolvimento prático em todas as fases de preparação de trabalhos elétricos e ao trabalho direto de instalação de componentes elétricos, preparação de fios, instalação de calhas e ligação de fontes de alimentação.

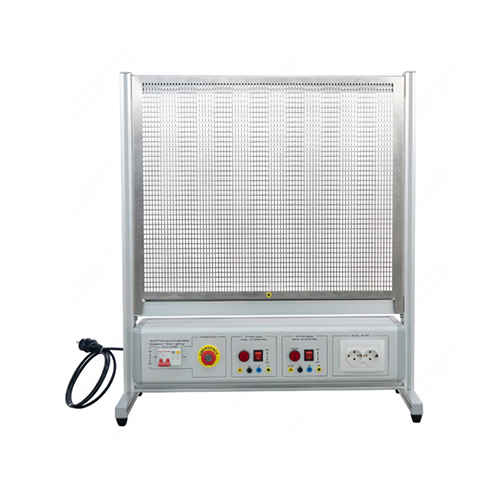

A bancada simula um painel de controlo para a iluminação exterior de uma empresa industrial. A área de trabalho da bancada está equipada com lâmpadas, interruptores, relés, chaves e contactores. Este modelo permite montar o sistema de iluminação da central de acordo com a cablagem elétrica da empresa.
1.2 Características
1. A plataforma de treino possui uma estrutura em liga de alumínio (revestimento anodizado). Existe um ajustador na parte inferior da coluna para ajustar a altura e garantir a nivelagem. O tampo da mesa é feito de material resistente ao fogo.
2.º A placa de base fixa é moldada e fabricada em materiais de elevada qualidade, que possuem uma boa resistência e durabilidade, podendo ser reutilizada várias vezes. É utilizado em conjunto com a malha no stencil, o que não só facilita a instalação de componentes fixos, como também garante que os componentes elétricos são instalados com precisão no stencil, de modo a que os componentes elétricos fiquem fixos no stencil sem inclinação.
II. Parâmetros de Desempenho
Potência de entrada: CA 220V ±10% 50Hz
Peso: 41KG
Dimensões: 890*530*1090


III. Lista de Componentes e Descrição Detalhada
3.1 Componentes Principais
Número Nome
1 Placa de circuito impresso
2 Cabo de alimentação
3 Caixa de alimentação
3.2 Componentes da caixa de alimentação
Número Nome
1 Disjuntor bipolar com proteção contra fuga de corrente
2 Botão de emergência
3 Luz indicadora vermelha
4 Interruptor
5 Luz indicadora vermelha
6 Interruptor
7 Tomada padrão
8 Terminal de saída
9 Fusível de proteção
3.3 Acessórios
Número Nome Quantidade
1 Lâmpada à prova de humidade 1
2 Multímetro digital totalmente protegido 1
3 Disjuntor bipolar 1
4 Contactor CA 1
5 Kit de ferramentas 1
6 Controlador de iluminação pública 1
7 Fusível 1
8 Fio de terra 1
9 Luz indicadora vermelha 1
10 Luz indicadora verde 1
11 Relé 220V 2
12 Caixa de botões 1
13 Botão vermelho 1
14 Fusível de 3A 5
15 Fusível de 5A 5
16 Interruptor magnético 1
17 Interruptor de carga 1
18 Calha guia de 0,5m 1
19 Bloco de terminais 5
IV. Lista de Experiências
Experiência 1 Visão geral do controlador de iluminação pública
Experiência 2 Controlador de iluminação pública controla luzes à prova de humidade
