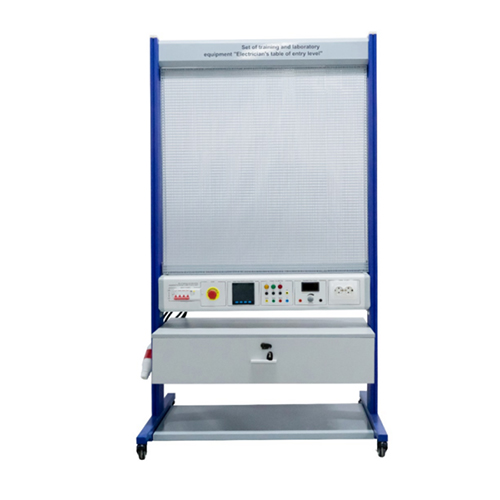

AF269E Conjunto de Equipamento de Formação e Laboratório "Bancada de Formação para Eletricistas - Nível Básico" - Equipamento Didático para Formação Profissional em Eletricidade
I. Visão Geral do Produto
1.1 Visão Geral
Com o rápido desenvolvimento da economia mundial, há uma crescente procura de profissionais técnicos e, consequentemente, de equipamentos de formação para formar novos profissionais. Os profissionais da área elétrica necessitam de uma bancada experimental para formação em eletricidade. Esta bancada precisa não só de fornecer uma variedade de fontes de alimentação precisas, mas também de permitir a livre combinação e instalação de componentes experimentais. O conjunto de equipamentos de formação e laboratório "Bancada de Formação para Eletricistas - Nível Básico" da nossa empresa cumpre estes dois requisitos.
1.2 Características
(1) A plataforma de formação possui uma excelente ligação à terra, garantindo a segurança dos utilizadores.
(2) A plataforma de treino oferece uma placa de malha sólida, permitindo a livre combinação de componentes elétricos e possibilitando um treino mais amplo e diversificado. (3) A plataforma de formação disponibiliza uma caixa elétrica integrada, o que simplifica bastante a complexidade da ligação dos componentes elétricos.
(4) A plataforma de treino fornece vários tipos de tensões precisas e pode suportar requisitos experimentais mais diversos.
II. Parâmetros de desempenho
Potência de entrada: trifásico de cinco fios 380V±10% 50Hz
Dimensões: 1330*830*2010
Peso: 130KG
Condições de funcionamento: Temperatura ambiente -10℃～+40℃; Humidade relativa < 85% (25℃)
III. Lista de Componentes e Introdução Detalhada
3.1 Parte Principal
Número Nome
1 Ficha industrial à prova d'água
2 Corpo da bancada de treino prático
3 Painel de malha
4 Caixa elétrica
5 Gabinete
6 Rodízios móveis
3.2 Parte da caixa de energia
Número Nome
1 Disjuntor
2 Botão de emergência
3 Contador multifuncional trifásico
4 Tomada terminal e indicador luminoso de estado de energia
5 Botão regulador de pressão
6 Voltímetro CC
7 Tomada dupla
3.3 Lista de configuração do equipamento
Número Nome Quantidade
Componente 1 Disjuntor 1
Componente 2 Botão de emergência 1
Componente 3 Contador multifuncional trifásico 1
Componente 4 Indicador luminoso de energia 3
Componente 5 Voltímetro 1
Componente 6 Botão regulador de pressão 1
Componente 7 Tomada dupla 1
3.4 Acessórios
Número Nome Quantidade
1 Canaleta 6 peças
2 Ferramentas de instalação 1 conjunto
3 Disjuntor monofásico 3 peças
4 Disjuntor trifásico 3 peças
5 Terminal em forma de U 1 pacote
6 Terminal de pinos 1 pacote
7 Multímetro digital com alicate amperímetro e bateria 1 conjunto
8 Soldadura 1 peça
9 Parafusos auto-atarraxantes 50 peças
10 Clipe de plástico 50 peças
11 Lâmpada fluorescente 1 unid.
12 Guia 5 peças
13 Cabo preto 1 rolo
14 Cabo azul 1 rolo
15 Contador de energia monofásico 1 peça
16 Cabo elétrico preto de 4 mm 2 peças
17 Cabo elétrico azul de 4 mm 5 peças
18 Contador multifuncional trifásico 1 peça
19 Cabo elétrico vermelho de 4 mm 5 peças
20 Cabo elétrico amarelo de 4 mm 5 peças
21 Relé intermédio 1 peça
22 Contactor 1 peça
23 Interruptor 1 peça
24 Cabo elétrico verde de 4 mm 5 peças
25 Tomada de dois furos sem fio de terra 1 peça
26 Cabo elétrico bicolor de 4 mm 2 peças
27 Lâmpadas incandescentes e Casquilhos para lâmpadas (1 conjunto)
IV. Lista de Experiências
Experiência 1: Controlo elétrico da mesa de eletricista iniciante
Experiência 2: Teste da fonte de alimentação CA da mesa de eletricista principiante
Experiência 3: Teste da fonte de alimentação CC da mesa de eletricista principiante
Experiência 4: Introdução ao layout elétrico da mesa de eletricista principiante
