Conjunto de Equipamentos de Formação e Laboratório "Instalação e Comissionamento de Instalações Elétricas até 1000V em Sistemas de Alimentação" Equipamentos de Formação Elétrica

Conjunto de Equipamento de Formação e Laboratório AF268E "Instalação e Comissionamento de Instalações Elétricas até 1000V em Sistemas de Alimentação" - Equipamento de Formação Elétrica

I. Visão Geral do Produto
1.1 Visão Geral
Antes da experiência, pode ser oferecida formação para familiarizar os alunos com as causas de diversos acidentes por choque elétrico, prevenindo assim a ocorrência desses acidentes. Através da aprendizagem, os alunos compreenderão como ocorrem os acidentes e prestarão atenção à ocorrência de acidentes elétricos, melhorando assim a sua capacidade de prevenir e resolver acidentes elétricos. Os alunos podem aprender diversos modos de proteção de segurança com o instrutor.
1.2 Características

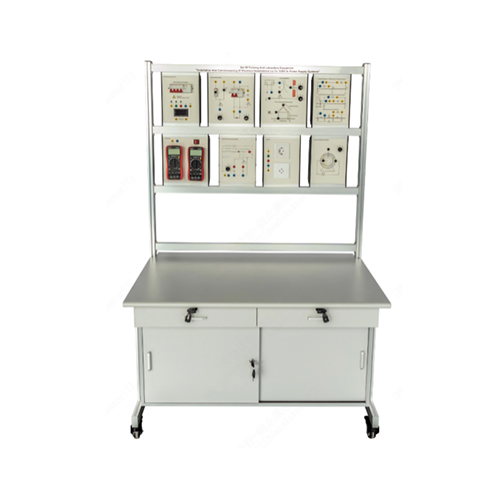

(1) A bancada de treino utiliza colunas de liga de alumínio, instrumentos de teste e uma caixa de alimentação integrada para treino. É fácil de utilizar e resistente a danos.
(2) Estrutura modular: Possui vários módulos, permitindo a realização de vários projetos de formação. Consulte a lista de equipamentos abaixo.
(3) Possui um bom sistema de proteção de segurança. Todos os terminais elétricos utilizam fichas de segurança. Toda a máquina pode ser ligada à terra. Caso ocorra uma fuga, os alunos podem cortar imediatamente a energia para se protegerem.
II. Parâmetros de Desempenho
Potência de entrada: trifásico, quatro fios, 380±10%, 50Hz
Condições de funcionamento: Temperatura ambiente: -10℃～+40℃
Humidade relativa: <85% (25℃)
Dimensões do produto: 1300*980*2000
Peso: 158KG


III. Lista de Componentes e Descrição Detalhada
3.1 Componentes Principais
Número Nome
1 Caixa de tomada trifásica
2 Caixa de disjuntores
3 Caixa do multímetro
4 Caixa de modelo de fonte de alimentação trifásica
5 Armário
6 Caixa de dispositivo de isolamento elétrico
7 Caixa de tomadas
8 Caixa de três fios para medição da resistência de terra
9 Caixa de modelo de corpo humano
3.2 Acessórios
Número Nome Quantidade
1 Alicate amperímetro digital 1
2 Tabela de sequência de fases CA trifásica 1
3 Medidor de resistência de isolamento ZC25-4B 1
4 Fusível 3A 5
5 Fusível 5A 5
6 Cabo elétrico de 4mm verde 2
7 Cabo elétrico de 4mm vermelho 2
8 Cabo elétrico de 4mm bicolor 2
9 Cabo elétrico de 4mm amarelo 10
10 Cabo elétrico de 4mm azul 10
11 Cabo elétrico de 4mm preto 5
12 Cabo de alimentação externo com ficha 1
13 Testador de resistência de isolamento (preparado pelo próprio utilizador) 1
IV. Lista de Experiências
Experiência 1: Teste da polaridade da tomada
Experiência 2: Medição da impedância do circuito de "fase zero"
Experiência 3: Teste do dispositivo de isolamento elétrico
Experiência 4: Proteção contra disparo e proteção por fusível do disjuntor
Experiência 5: Experiência de disparo de disjuntor bipolar
Experiência 6: Resolução de problemas em sistemas de ligação à terra e proteção contra raios
Experiência 7: Localização de falhas de isolamento do condutor
Experiência 8: Método de inspeção da sequência de fases
Experiência 9: Medição da resistência de componentes estruturais da sala
Experiência 10: Localização descontinuidades em condutores
Experiência 11 Visão geral da medição da resistência de terra e da resistividade do solo utilizando o método de dois fios e o método de três fios
