1. Introdução ao Produto
1.1 Descrição do Produto
O Simulador de Treino para Falhas em Sistemas de Refrigeração é um equipamento educativo para a formação de alunos de diversas escolas técnicas ou profissionais de áreas afins.
O simulador permite o estudo do princípio de funcionamento dos equipamentos de refrigeração e dos componentes necessários para a refrigeração, bem como simular até 25 avarias que podem ocorrer no processo de refrigeração, incluindo avaria na válvula do compressor, avaria no separador de óleo, sobrecarga, carga insuficiente, fuga na válvula de retenção, avaria no regulador de pressão do evaporador, avaria na válvula de expansão termostática, avaria no evaporador do frigorífico, anomalia na válvula de expansão termostática do evaporador do frigorífico, avaria na válvula de expansão termostática do frigorífico, anomalia na válvula de expansão termostática do evaporador do frigorífico, congelação no tubo de aspiração do evaporador da câmara de refrigeração positiva, obstrução do filtro seco e anomalia na pressão de descarga, proporcionando aos alunos um conteúdo de formação prática rico.
1.2 Características do Produto
1. O produto apresenta um excelente desempenho em segurança elétrica e adota um excelente design de proteção e fiabilidade de ligação à terra.
2.º O design do produto é bonito e de estrutura simples.
3. O produto adota medidas anticorrosivas e é fabricado com materiais fortes e duráveis, o que prolonga consideravelmente a sua vida útil.
4. O dispositivo de refrigeração do equipamento utiliza refrigerantes ecológicos e não poluentes.
5. O produto suporta a digitalização, e os parâmetros podem ser lidos e ajustados rapidamente através de software ou ecrã.
2. Especificações Técnicas
2.1 Parâmetros Técnicos
Parâmetros de alimentação: monofásico, trifásico, AC110V.
Condições ambientais de trabalho: temperatura ambiente de -10℃ a +40℃, humidade relativa < 85% (25℃).
2.2 Dimensões e peso
Dimensões: 2320 mm * 850 mm * 2040 mm
Peso: < 500 kg


3. Nomes dos componentes do produto e introdução à função

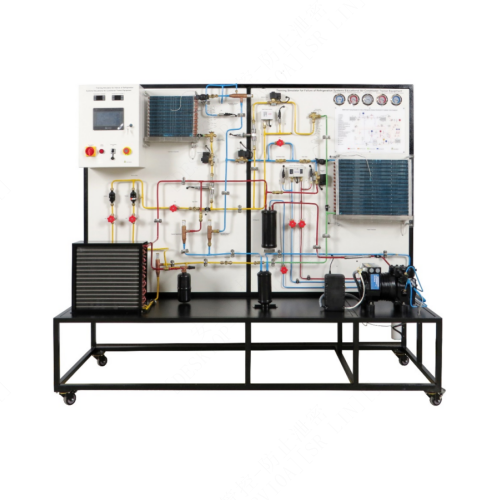

3.1 Corpo principal do produto
Nº Nome Qtd.
1 Caixa de alimentação 1
2 Termostato (evaporador de refrigeração e congelação) 2
3 Ecrã táctil 1
4 Interruptor de carga 1
5 Indicador de energia 1
6 Porta de comunicação 1
7 Botão de paragem de emergência 1
8 Filtro 2
9 Válvula manual 7
10 Condensador 1
11 Evaporador da câmara de refrigeração 1
12 Válvula solenóide 4
13 Medidor de caudal tipo turbina 2
14 Válvula reguladora de capacidade 1
15 Depósito de armazenamento de líquidos 1
16 Visor de nível 5
17 Separador gás-líquido 1
18 Separador de óleo 1
19 Sensor de pressão 2
20 Válvula de expansão termostática 1
21 Manómetro mecânico 5
22 Interruptor de proteção contra alta e baixa pressão 1
23 Evaporador da câmara de congelação 1
24 Amortecedor 2
25 Motor de arranque 1
26 Compressor tipo aberto 1
27 Garrafa coletora de águas residuais 1
3.2 Acessórios do produto
Nº Nome Qtd.
1. Chave sextavada (1 conjunto)
2. Cabo de rede (1)
3. Pano absorvente (1)
4. Chave de fendas Phillips (1)
5. Pen USB (1)
6. Núcleo de fusíveis (5)
7. Multímetro (1)
4. Lista de experiências didáticas do produto (consulte o guia de experiências para obter detalhes)
(1) F1 Anomalia de fase
(2) F2 Anomalia de duas fases
(3) F3 Grupo de contacto de desconexão (proteção contra sobrecarga do motor)
(4) F4 Dois conjuntos de contactos de desconexão (proteção contra sobrecarga do motor)
(5) F5 Proteção contra sobrecarga térmica da caixa de interruptores do motor
(6) F6 Anomalia da bobina (proteção do motor) Caixa de arranque
(7) F7 Anomalia do termóstato (frigorífico) não funciona
(8) F8 Anomalia do termóstato (congelador) não funciona
(9) F9 Avaria na válvula do compressor
(10) F10 Avaria no separador de óleo
(11) F11 Sobrecarga
(12) F12 Inflação insuficiente
(13) F13 Fugas na válvula de retenção
(14) F14 Avaria no regulador de pressão do evaporador
(15) F15 Válvula de expansão termostática não funciona (evaporador do congelador)
(16) F16 Anomalia na válvula de expansão termostática (evaporador refrigerado)
(17) F17 Válvula de expansão termostática não funciona (evaporador da câmara frigorífica)
(18) F18 Anomalia na válvula de expansão termostática (evaporador da câmara frigorífica)
(19) F19 Tubo de aspiração positiva do evaporador exterior refrigerado - congelado
(20) F20 Tubo de aspiração positiva do evaporador exterior refrigerado - congelado
(21) F21 Filtro secador bloqueado
(22) F22 Anomalia na pressão de escape
(23) F23 Falha no sistema de descongelação a gás quente
(24) F24 Pressão de aspiração demasiado baixa (evaporador da câmara frigorífica)
(25) F25 Pressão de aspiração demasiado elevada (evaporador da câmara frigorífica)
