Equipamento Elétrico Básico de Laboratório Equipamento de Treinamento Vocacional Equipamento Elétrico Didático de Laboratório

AFE2008 Equipamento Elétrico Básico de Laboratório Equipamento de Treinamento Vocacional Equipamento Elétrico Didático de Laboratório
I. Visão geral do produto
1.1 Visão Geral

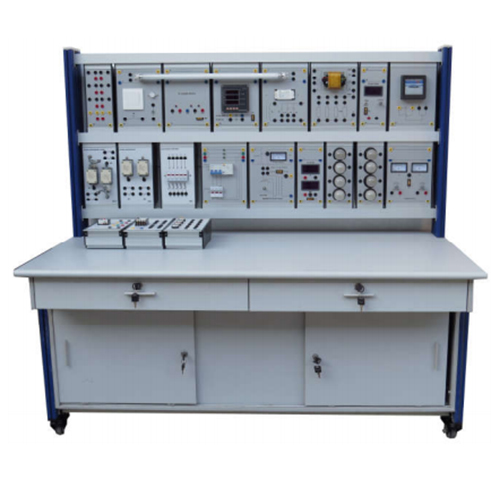

O dispositivo de treinamento inclui vários tipos de motores indutivos e componentes de controle industrial. Por meio de experimentos relevantes, você pode se familiarizar com as características operacionais dos motores DC e motores síncronos, dominar os princípios e métodos de controle e cultivar o conhecimento e as habilidades correspondentes dos alunos. Avaliações de ensino e treinamento de habilidades para escolas profissionais, terciárias, secundárias e técnicas.
1.2 Recursos
(1) A plataforma de treinamento adota estrutura de coluna de perfil de alumínio, com almofada na parte inferior, instrumento de medição e fonte de alimentação de treinamento com instalação integrada, fácil de usar e não fácil de danificar.
(2) O motor está totalmente equipado e pode ser usado em combinação para completar o conteúdo de treinamento de vários cursos.
(3) A plataforma de treinamento possui um bom sistema de proteção de segurança.

II. Parâmetros técnicos
(1) Potência de entrada: sistema trifásico de cinco fios 380V ± 10% 60Hz
(2) Dimensões: 1600 mm × 400 mm × 1200 mm
(3) Capacidade da máquina: <1,5 KVA
(4) Peso: <150kg
(5) Condições de trabalho: temperatura ambiente -10 ° C ~ +40 ° C Umidade relativa <85% (25 ° C)

III. Composição do produto
3.1 Tela de controle de energia
O painel de controle de energia adota um painel de perfil de liga de alumínio e a estrutura de caixa fechada é integrada com a moldura de colocação inferior.
3.2 Configuração da tela de controle de energia
(1) Entrada de alimentação trifásica de cinco fios, controlada por disjuntor de fuga, com botão de controle de parada de emergência. Em caso de emergência, pressione o disjuntor do botão de parada de emergência para cortar a energia.
(2) É equipado com um indicador de energia, uma tomada e um terminal de saída de energia de segurança.
(3) Configure a chave de proteção especial do motor CA, fonte de alimentação CA embutida, com proteção contra curto-circuito.
(4) Fonte de alimentação CA embutida com proteção contra curto-circuito.
3.3 Componentes
(1) Módulo de caixa suspensa
O dispositivo de treinamento está equipado com 11 módulos de caixa suspensa, que podem ser conectados através da linha de teste K4 para experimentos relacionados.

4. O conteúdo do treinamento pode ser concluído
4.1 Experimentos relacionados a motores assíncronos AC trifásicos
4.2 experimentos relacionados ao motor DC de excitação em série
(1) Função de movimento e teste de grupo de transmissão
(2) Teste estático dos parâmetros técnicos do motor
(3) Conexão e função do circuito de controle do motor
(4) Teste técnico de função esportiva
