Módulo básico para experimentos em equipamentos de ensino de mecânica dos fluidos Equipamento educacional para experimentos de mecânica dos fluidos

AFF014 Módulo básico para experimentos em equipamentos de ensino de mecânica dos fluidos Equipamento educacional para experimentos de mecânica dos fluidos

1. Introdução ao Equipamento
1.1 Visão Geral

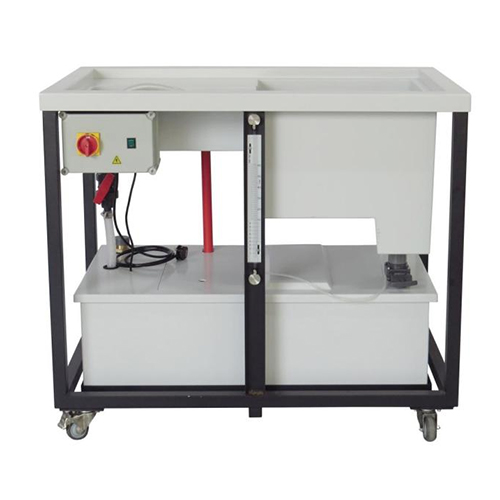

A bancada de ensaios hidráulicos básica AFF014 e vários módulos auxiliares formam uma instalação laboratorial completa, que permite a realização de laboratórios detalhados de mecânica dos fluidos.
A unidade da bancada de testes hidráulicos fornece o bombeamento básico e as medições volumétricas do fornecimento de água, com o qual são realizados todos os acessórios adicionais e experiências.
A bancada hidráulica básica AFF014 é utilizada para fins educacionais, de formação e de investigação. Não foi concebida para uso industrial.
1.2 Características
A superfície de trabalho da unidade é feita de fibra de vidro e moldada para proporcionar uma área rebaixada para a montagem de experiências. É fornecido um tanque de transbordo integrado, bem como um tanque de medição de volume.
O tanque de medição é dividido em degraus para medir com precisão caudais altos e baixos. Um indicador de nível facilita a leitura do caudal.
O tanque de medição drena através de uma válvula para um tanque de recolha de fibra de vidro. Um tubo de transbordo é fornecido.
Um motor elétrico aciona uma bomba submersível que fornece água às saídas na superfície de trabalho para ligação a experiências individuais. Os materiais utilizados na construção da bancada de ensaios e dos seus módulos foram criteriosamente selecionados para minimizar os problemas de corrosão.
Toda a unidade é autossuficiente e removível.
Para medições de baixo volume, utilize um copo de medição de 2 litros.


2. Parâmetros técnicos
Peso: 125 kg
Dimensões: 1220 mm x 760 mm x 1200 mm
Bomba: Elevação: A = 11 metros
Caudal: Q = 230 l/min
Alimentação: 230 V, ~ 50 Hz; 0,55 kW
Bacia de captação de 180 litros
Depósito volumétrico: Alto caudal: 40 litros
Baixo caudal: 10 litros
Gobelé: 2 litros
Cronómetro: 1/100 de segundo
3. Lista das principais peças do produto
Nº Nome Qtd. Nome
1 Interruptor de controlo da bomba de água 7 Painel de instalação de acessórios experimentais
2 Interruptor de carga 8 Indicador visual de nível
3 Válvula reguladora de caudal 9 Tubo de esgoto
4 Tubo de transbordo
5 Tubo de água
6 Depósito de água
4.º Complete a lista de experiências
Este dispositivo é um equipamento para a realização de experiências com fluidos. Apenas fornece um local adequado para a realização dessas experiências. As experiências específicas com fluidos que podem ser realizadas neste dispositivo precisam de ser conduzidas com módulos experimentais. Para experiências específicas, consulte as instruções de introdução do respetivo módulo experimental. Este manual de instruções fornece apenas os conceitos básicos de fluidos. Funcionamento básico do módulo experimental.
Experiência 1 com o módulo de experiência de pressão hidrostática em líquidos
Experiência 2 com o módulo de experiência do Princípio de Bernoulli
Experiência 3 com o módulo de experiência de escoamento horizontal num tanque
Experiência 4 com o módulo de experiência de perdas em sistemas de tubagem
Experiência 5 com o módulo de experiência de fluxo vertical num tanque de armazenamento
Experiência 6 com o módulo de experiência de método de medição de caudal
Experiência 7 com o módulo de experiência de Osborne Reynolds
