1. Introdução ao Produto:

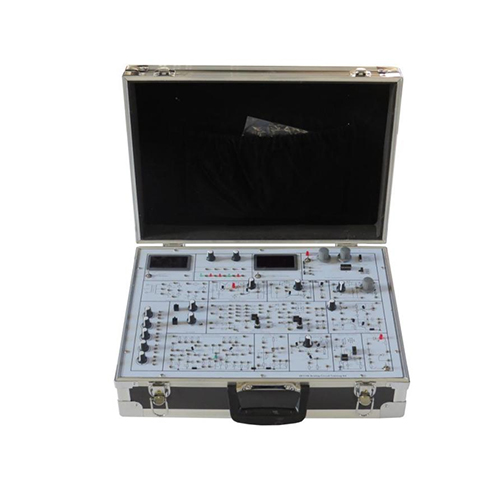

A caixa de experiências de circuitos analógicos concentra todos os módulos experimentais numa única placa de circuito, com os cabos de saída ligados através de conectores de encaixe. Assim, o aluno pode montar o circuito de acordo com o projeto experimental, desenvolvendo o raciocínio e a capacidade de iniciativa. Além disso, alarga a aplicabilidade da caixa de experiências. Baseada no conteúdo programático do curso de "Fundamentos da Tecnologia Electrónica nas Escolas Técnicas Superiores", a caixa de experiências de circuitos analógicos abrange todo o conteúdo experimental de "Fundamentos da Electrónica Analógica". Trata-se de um equipamento experimental de última geração para disciplinas de eletrónica, circuitos eletrónicos e outras áreas, oferecido por instituições de ensino superior, escolas técnicas de nível secundário e universidades técnicas.
A caixa de experiências de circuitos analógicos concentra todos os módulos experimentais numa única placa de circuito impresso. Conteúdo da caixa de experiências:
1. Fonte de alimentação: entrada: CA 220V±10%, 50Hz
Saída: CC: -5V a -12V ajustável, I≥0,2A
CC: +5V a +27V ajustável, I≥0,2A
CC: ±12V, +5V, I≥0,2A
O circuito acima possui proteção contra sobrecorrente e função de autorrecuperação.
CA V: 7,5V×2; CA I≥0,15A
2. Fonte de sinal CC ajustável:
Canal duplo -0,5V a +0,5V, -5V a +5V, dois níveis ajustáveis ​​continuamente.
3. Fonte de sinal de baixa frequência: 2Hz-20kHz 0-10V (recentemente aumentada)
Pode gerar ondas quadradas, triangulares e sinusoidais, respetivamente.
Frequentómetro digital e voltímetro CC (possui A9, não possui A6)
Circuito de componentes discretos
Circuito de retificação, suavização e regulação de tensão.
Circuito amplificador de estágio único
Circuito de amplificação acoplado por RC de dois níveis
Circuito amplificador de realimentação negativa
Seguidor de emissor
Amplificador diferencial
Circuito de amplificação de potência com simetria complementar
Conjunto de potenciómetros
Resistores, condensadores e díodos Transistores, válvulas de efeito de campo, transístores de silício, etc.
6. Circuito analógico integrado
Dois amplificadores operacionais independentes (741), amplificador de potência integrado (LM386)
O operador pode configurar as áreas de expansão da placa de acordo com a necessidade


Características principais:
A parte frontal da placa de experiências desta caixa experimental utiliza verniz texturado importado, com diagramas e símbolos de princípio. Está equipada com componentes correspondentes, permitindo ao aluno melhorar o seu conhecimento prático. A parte que requer medição e observação está ligada por um conector de bloqueio, facilitando a operação, garantindo fiabilidade, dispensando manutenção e oferecendo simplicidade e praticidade.
O circuito experimental adota um design de circuito unitário. Cada circuito unitário é baseado num circuito básico, e diferentes componentes são ligados para definir os parâmetros do circuito. A combinação de diferentes circuitos unitários permite satisfazer diversas necessidades experimentais. Esta caixa experimental é feita de perfil de liga de alumínio integrado, com cores e modelagem elegantes. A caixa é resistente e fiável, não deforma, é leve, tem um bom isolamento e segurança, e a tampa é fácil de abrir e fechar, apresentando um exterior atraente.
3 Projeto Experimental
1) Circuito amplificador de estágio único
2) Circuitos amplificadores de dois níveis
3) Circuito amplificador de realimentação negativa
4) Seguidor de emissor
5) Amplificador diferencial
6) Circuito de operação proporcional-somativa
7) Circuito integral e diferencial
8) Circuito gerador de ondas
9) Filtro de potência ativo
10) Comparador de tensão
11) Circuito integrado oscilador RC de onda sinusoidal
12) Amplificador de potência integrado
13) Filtro retificador e circuito regulador shunt
14) Circuito regulador em série
15) Estabilizador de tensão integrado
16) Oscilador RC de onda sinusoidal
17) Oscilador LC e amplificador seletivo de frequência
18) Circuito de comutação corrente/tensão
19) Circuito de comutação tensão/frequência
20) Complementar Amplificador de potência simétrico
21) Circuito inversor de forma de onda
22) Experiência com tubo de efeito de campo (recentemente adicionado)
23) Circuito experimental controlado por silício (recentemente adicionado)
Configuração: uma unidade principal para experiências
Uma linha de alimentação de três condutores
Um guia de experiências
35 cabos de experiência de dupla extremidade
