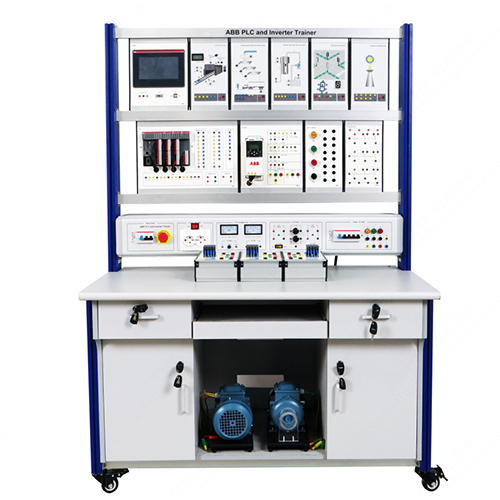

AFE1024 - Equipamento Didático para Formação de PLC e Inversor ABB - Equipamento para Educação Profissional - Equipamento para Formação em Elétrica
1. Introdução ao Produto
1.1 Descrição do Produto
Esta plataforma de treino inclui um PLC ABB, um módulo de simulação e outros objetos de controlo. Através de experiências relevantes, os alunos podem familiarizar-se com a utilização básica do PLC ABB, métodos de programação, software de programação, etc., e desenvolver conhecimentos e competências correspondentes. É adequada para o ensino e avaliação de competências em cursos técnicos de nível superior, escolas técnicas e escolas técnicas.
1.2 Características do Produto
(1) A plataforma de treino adota uma estrutura de coluna em perfil de alumínio. O instrumento de medição e a fonte de alimentação para formação estão instalados de forma integrada. O circuito e o dispositivo de treino são combinados numa caixa suspensa. A combinação das unidades é flexível, fácil de utilizar e resistente a danos.
(2) O circuito e o dispositivo experimental estão totalmente equipados e podem ser utilizados em conjunto para complementar o conteúdo de formação de diversos cursos.
(3) A plataforma de formação possui um bom sistema de proteção de segurança.
2. Especificações técnicas
2.1 Parâmetros técnicos
Parâmetros da fonte de alimentação: trifásico, cinco circuitos, AC380V±10%, 50Hz
Requisitos do ambiente de trabalho: temperatura ambiente -10℃～+40℃, humidade relativa <85% (25℃)
2.2 Dimensões e peso
Dimensões: 1220mm×710mm×1820mm
Peso: 158kg
3. Nomes dos componentes do produto e introdução à função
3.1 Componentes principais do produto
Nº Nome
1 Módulo de ecrã táctil
2 Módulo de controlo de temperatura
3 Módulo de alimentação e carregamento automático
4 Módulo de controlo do nível de água da torre
5 Módulo de semáforos
6 Módulo de iluminação da torre
7 Módulo PLC ABB
8 Módulo inversor ABB
9 Módulo de botões
10 Módulo de relés
11 Módulo de contactores CA
12 Caixa de alimentação
13 Motor
14 Gabinete
15 Roda universal
3.2 Componentes elétricos do produto
Nº Nome
1 Disjuntor de alimentação CA 220V
2 Botão de paragem de emergência
3 Interruptor de alimentação de saída
4 Tomada
5 Amperímetro CC
6 Voltímetro CC
7 Fonte de alimentação CC
8 Fonte de alimentação CA 380V
3.3 Acessórios do produto
Nº Nome
1 Cabo elétrico de segurança de 2 mm 100 cm amarelo
2 Cabo elétrico de segurança de 2 mm 100 cm verde
3 Cabo elétrico de segurança de 2 mm 100 cm vermelho
4 Cabo elétrico de segurança de 2 mm 100 cm azul
5 Cabo elétrico de segurança de 2 mm 100 cm preto
6 Cabo elétrico de segurança de 4 mm 1 m com duas extremidades amarelo
7 Cabo elétrico de segurança de 4 mm 1 m com duas extremidades verde
8 Cabo elétrico de segurança de 4 mm 1 m com duas extremidades vermelho
9 Cabo elétrico de segurança de 4 mm 1 m com duas extremidades azul
10 Cabo elétrico de segurança de 4 mm 1 m com duas extremidades bicolor
11 Cabo elétrico de segurança de 4 mm 1 m com duas extremidades preto
12 Cabo de rede 1,5 m
13 Fusível 5A 5*20
14 Fusível 30mA 5*20
15 Pen drive
16 Cabo de comunicação
4. Lista de Configuração do Produto
Nº Nome Qtd
1 Módulo de ecrã táctil 1
2 Módulo de controlo de temperatura 1
3 Módulo de alimentação e carregamento automático 1
4 Módulo de controlo do nível de água da torre de água 1
5 Módulo de semáforos 1
6 Módulo de iluminação da torre de iluminação 1
7 Módulo PLC ABB 1
8 Módulo inversor ABB 1
9 Módulo de botão 1
10 Módulo de relé 1
11 Módulo de contactor CA 3
12 Motor 2
13 Cabo elétrico de segurança de 2 mm 100 cm amarelo 10
14 Cabo elétrico de segurança de 2 mm 100 cm verde 10
15 Cabo elétrico de segurança de 2 mm 100 cm vermelho 5
16 Cabo elétrico de segurança de 2 mm 100 cm azul 2
17 Cabo elétrico de segurança de 2 mm 100 cm preto 5
18 Cabo elétrico de segurança de 4 mm 1 metro com ponta dupla amarelo 3
19 Cabo elétrico de segurança de 4 mm 1 metro com ponta dupla verde 3
20 Cabo elétrico de segurança de 4 mm, 1 metro, ponta dupla, vermelho (6 unidades)
21 Cabo elétrico de segurança de 4 mm, 1 metro, ponta dupla, azul (2 unidades)
22 Cabo elétrico de segurança de 4 mm, 1 metro, ponta dupla, bicolor (2 unidades)
23 Cabo elétrico de segurança de 4 mm, 1 metro, ponta dupla, preto (1 unidade)
24 Cabo de rede de 1,5 metros (1 unidade)
25 Fusível 5A 5*20 (5 unidades)
26 Fusível 30mA 5*20 (5 unidades)
27 Pen drive (1 unidade)
28 Cabo de comunicação (1 unidade)
5. Lista de experiências didáticas do produto (consulte o guia de experiências para obter detalhes)
(1) Experiência de circuito de ligar/desligar
(2) Experiência de iluminação da torre de iluminação
(3) Experiência de alimentação e carregamento automáticos
(4) Experiência de semáforo
(5) Experiência de controlo do nível da água da torre de água
(6) Experiência de controlo de temperatura
(7) Experiência de controlo de inversor
