Equipamento de ensino de condução de calor radial e linear Equipamento educacional de demonstração de transferência de calor

AFT066 Equipamento de ensino de condução de calor radial e linear Equipamento educacional de demonstração de transferência de calor
Objetivos de aprendizagem / experimentos
condução linear de calor (parede plana)
determinação de perfis de temperatura para diferentes materiais
determinação do perfil de temperatura em caso de perturbação
determinação da condutividade térmica lambda
condução de calor radial
determinação do perfil de temperatura
determinação da condutividade térmica lambda

Especificação
[1] investigação da condução de calor em corpos sólidos

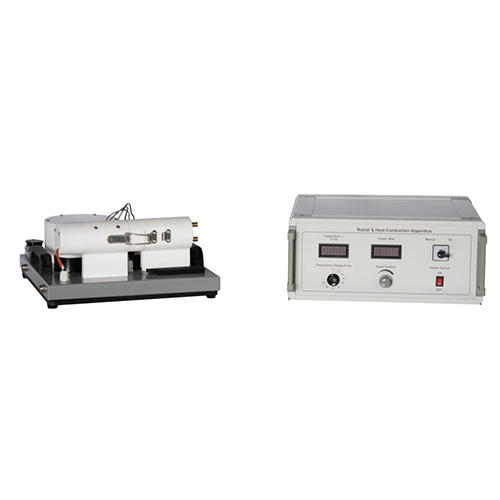

[2] configuração experimental que consiste em unidade experimental e unidade de exibição e controle
[3] condução linear de calor: 3 objetos de medição, elemento de aquecimento e resfriamento, 9 pontos de medição de temperatura
[4] condução de calor radial: disco de latão com elemento de aquecimento e resfriamento, 6 pontos de medição de temperatura
[5] resfriamento por meio de água da torneira
[6] elemento de aquecimento elétrico
Monitor TFT de 21 "Win 10 engl.

Dados técnicos
Condução linear de calor
3 objetos de medição, isolados
1x DxL: 25x30mm, aço
1x DxL: 15x30mm, latão
1x DxL: 25x30mm, latão
aquecedor: 140W
Condução de calor radial
disco DxL: 110x4mm
aquecedor no centro do disco: 125W
serpentina de resfriamento na borda externa do disco Faixas de medição
temperatura: 0 ... 100 ° C
potência: 0 ... 200W
Dimensões e peso
CxLxA: 400x360x210mm (unidade experimental) CxLxA: 470x380x210mm (unidade de exibição e controle) Peso total: aprox. 22kg
Material de construção: aço inoxidável
