Equipamento Didático de Transferência de Calor por Condução Equipamento Experimental de Ensino de Transferência Térmica

Item número.: AFT075
Equipamento Didático de Transferência de Calor por Condução Equipamento Experimental de Ensino de Transferência Térmica
Descrição

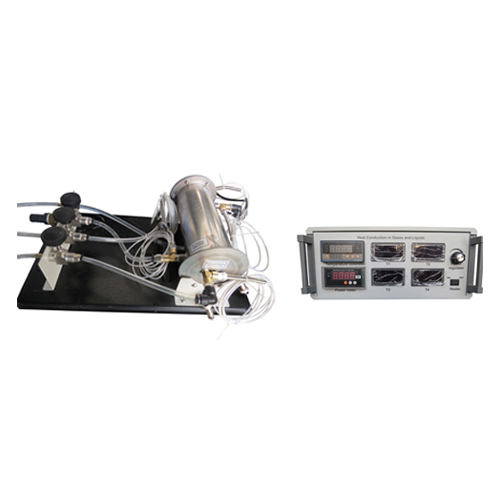

AFT075 Equipamento Didático de Transferência de Calor por Condução Equipamento Experimental de Ensino de Transferência Térmica
Especificação
 exame da condução de calor em sólidos
 configuração experimental que consiste em unidade experimental e unidade de exibição e controle
 condução linear de calor: 3 objetos de medição, elemento de aquecimento e resfriamento, 9 pontos de medição de temperatura
 condução de calor radial: disco de latão com elemento de aquecimento e resfriamento, 6 pontos de medição de temperatura
 resfriamento com água da rede
 elemento de aquecimento elétrico
 representação dos perfis de temperatura com software
 software para aquisição de dados via USB no Windows Vista ou Windows 7

Dados técnicos
Condução linear de calor
 3 objetos de medição, isolados
 1x DxL: 25x30mm, aço
 1x DxL: 15x30mm, latão
 1x DxL: 30x30mm, latão
 aquecedor: 140W
Condução de calor radial
 diâmetro do disco: 110x4mm
 aquecedor no meio do disco: 125W
 bobina de resfriamento no diâmetro externo do disco
Faixas de medição
 temperatura: 0 ... 100 ° C
 potência: 0 ... 200W

Dimensões e peso
 LxWxH: 400x360x210mm (unidade experimental)
 CxLxA: 470x380x210mm (unidade de exibição e controle)
 Peso: aprox. 22kg
Requerido para Operação
 230 V, 50/60 Hz, 1 fase ou 120 V, 60 Hz / CSA, 1 fase
 Conexão de água
Escopo de entrega
 1 unidade experimental
 1 unidade de exibição e controle
 1 conjunto de objetos de medição
 1 conjunto de mangueiras
