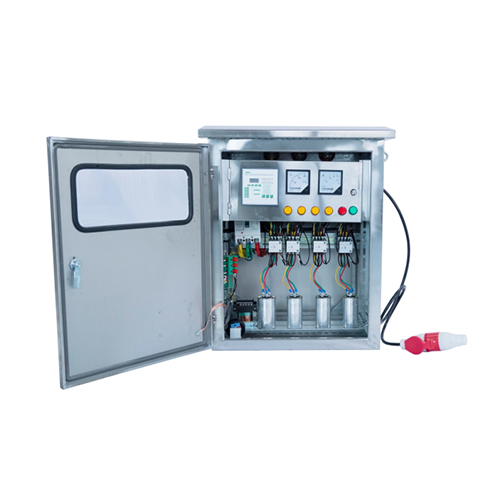

Banco de Capacitores AF1322E - Equipamento Didáctico para o Ensino Profissional - Equipamento para Formação em Electricidade
1. Introdução ao Equipamento
1.1 Visão Geral
Esta caixa de compensação de potência reativa de baixa tensão é adequada para redes de distribuição rurais e urbanas, bem como para redes de distribuição internas de empresas industriais e mineiras. Pode ser utilizada para compensação de potência reativa em redes elétricas de baixa tensão e equipamentos elétricos em fábricas, minas, indústrias petrolíferas, químicas, ferroviárias, portuárias e outras. Utilizando tecnologia de controlo por microcomputador de chip único, o sistema de medição do sinal de amostragem é do tipo analógico trifásico ou electrónico trifásico. Os limites de medição e comutação podem ser definidos pelo utilizador ou controlados por lógica fuzzy; o funcionamento é estável e fiável; o atuador que controla a comutação do condensador é dedicado à comutação do condensador. A chave capacitiva sem contacto é adequada para situações em que a carga varia frequentemente.
A utilização deste dispositivo proporciona os seguintes benefícios:
Melhoria do fator de potência da rede sem retorno de potência reativa.
Estabilização da tensão e melhoria da qualidade da tensão de distribuição.
1.2 Características
• Condensadores: 4 condensadores cilíndricos laminados de polipropileno dielétrico, 3 condensadores de 1 kvar e 1 condensador de 3 kvar.
• Contactores: 4 em 20 amperes.
• Controlador: Automático.
Armário: com grau de proteção IP54.
Interruptor termomagnético
• Proteção de entrada: interruptor termomagnético.
• Nível máximo de proteção: 4 interruptores termomagnéticos de 20 amperes.
• Tipo de tensão: trifásica.
• Tensão: 240 V. Características adicionais
Características adicionais dos componentes acima referidos:
Controlador automático de 6 níveis.
• Resistor de descarga em cada condensador ou indutor limitador de sobrecorrente.
Luz indicadora
• Duas (2) luzes indicadoras, uma (1) vermelha e uma (1) verde.
Gabinete
• Armário metálico com chave.
•Um (1) transformador de comando e controlo.
2. Parâmetros técnicos
Temperatura ambiente: -25℃~55℃ (Em locais onde a temperatura é inferior a -25℃, existem também produtos com tratamento especial.)
Humidade relativa do ar: humidade relativa máxima de 90% (a 20°C)
Condições ambientais: Ausência de meios explosivos ou inflamáveis perigosos, gases corrosivos para metais e poeiras condutores que danifiquem o isolamento elétrico.
Intensidade máxima de precipitação: 50 mm/10 min
Gama de flutuação de tensão: -15%～+10%
3. Lista de componentes e descrição detalhada
3.1 Componentes principais:
Nº Nome
1 Controlador inteligente de compensação de potência reativa
2 Voltímetro
3 Amperímetro
4 Disjuntor
5 Bloco de terminais
6 Fio de terra
7 Transformador CA
8 Transformador
9 Capacitor
10 Cabo de alimentação trifásico de cinco fios
11 Contactor de fluxo
12 Luz indicadora amarela
13 Luz indicadora vermelha
14 Luz indicadora verde
3.2 Acessórios
Nº Nome Qtd.
1 Esquema de cablagem do equipamento 1
2 Manual do controlador inteligente de compensação de potência reactiva 1
4. Lista de experiências
Experiência 1 Requisitos de projeto e características funcionais do compensador inteligente de potência reativa
Experiência 2 Experiência de operação do controlador inteligente de compensação de potência reativa
