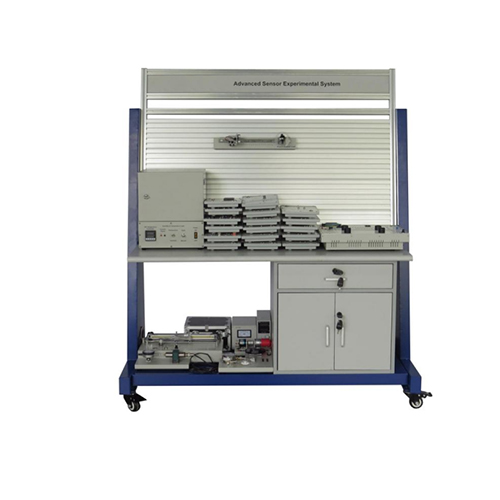

AF284E Sistema Experimental de Sensores Avançados, Equipamento Didático, Equipamento para Educação Profissional, Equipamento para Formação em Eletricidade
I. Visão Geral do Produto
1.1 Visão Geral
O sistema experimental de sensores avançado é um equipamento experimental altamente integrado, utilizado para investigação e ensino, capaz de simular e detetar diversos fenómenos e parâmetros físicos, como a temperatura, pressão, humidade, etc. Estes sistemas incluem normalmente sensores, equipamento de aquisição de dados e software de análise de dados, que podem monitorizar e analisar o estado do objeto experimental em tempo real. Na investigação científica e no ensino, o sistema experimental de sensores avançado é de grande importância para explorar o mecanismo de áreas relacionadas, desenvolver novas tecnologias de deteção e melhorar o desempenho e a segurança dos equipamentos.
1.2 Características
(1) A plataforma de formação adota uma estrutura de perfil em alumínio, com uma fonte de alimentação integrada e instalada, o que a torna segura, conveniente e resistente a danos.
(2) Integra vários sensores e unidades de processamento de dados, sendo capaz de medir e analisar uma variedade de grandezas físicas numa única plataforma.
(3) Os módulos de sensores podem ser substituídos ou adicionados conforme a necessidade para satisfazer diferentes necessidades experimentais.
(4) É adequado tanto para demonstrações didáticas como para investigação científica, ajudando os estudantes e investigadores a compreender e a dominar melhor a tecnologia de sensores. (5) A plataforma de formação possui um bom sistema de proteção de segurança.
II. Parâmetros de Desempenho
Potência de entrada: monofásica trifásica 220V±10%, 50Hz
Dimensões: 1400mm*700mm*1660mm
Peso: aproximadamente 200kg
Condições de funcionamento: temperatura ambiente -10℃～+40℃, humidade relativa <85% (25℃)
III. Lista de Componentes e Descrição Detalhada
3.1 Componentes Principais
Número Nome
1 Estrutura
2 Caixa de carga de temperatura e humidade
3 Módulo de carga
4 Roda universal
5 Módulo de carga
6 Módulo de controlo
7 Módulo de alimentação
3.2 Componentes da Caixa de Alimentação
Número Nome
1 Sistema MCU
2 Voltímetro
3 Módulo de seleção de modo
4 Altifalante
5 Porta de sinal MCU
6 Terminal de ligação à terra GND
7 Porta USB tipo B
8 Terminal de saída de alimentação CC
9 Porta de saída de alimentação CC
10 Interruptor seletor de quatro posições
11 Conversor analógico-digital
12 Conversor analógico-digital
13 Base fixa
14 Amplificador de instrumentos
15 Circuito diferencial
16 Comparador
17 Potenciómetro
3.3 Acessórios
Número Nome Quantidade
1 Cabo elétrico de 2 mm, 100 cm, vermelho 10
2 Cabo elétrico de 2 mm, 100 cm, azul 10
3 Cabo elétrico de 2 mm, 100 cm, preto 10
4 Cabo de alimentação europeu com dois furos, em espinha de peixe, 16 A, quadrado 3*1,5, 3500 W, 1,8 metros 2
5 Íman 50*25*5 1
6 Kit de ferramentas para eletricista Contém 17 ferramentas 1
7 Fonte de alimentação ajustável, fonte de alimentação regulada MCH-K-3203D 32 V 3 A, chassis pequeno, entrada: AC 220 V, saída: 0 a 30 V/3 A 1
8 Discos de algodão com álcool (embalagem em inglês) 1
9 Sonda termopar tipo K 1
10 Sonda de sensor de temperatura PT100 1
11 Sonda de sensor de humidade 1
12 Comando à distância 1
13 Cabo de ligação de 5 vias 1
14 Cabo de ligação de 6 vias 1
15 Cabo de ligação de 7 vias 1
16 Conjunto de pesos standard 2×50g, 2×100g, 1×200g, 1×500g, 2×1Kg, 1×2Kg 1
17 Cabo de ligação USB USB + porta quadrada para impressora (tipo B) 1,5 metros 1
18 Caixa de alumínio para pesos 1
19 CD de software 1
20 Cabo de ligação do sensor (8 vias numa extremidade, sensor na outra extremidade) 1
21 Downloader de microcontrolador AT USB-ISP (cabo de download USB-ISP com caixa) 1
22 Sonda de sensor AD 590 1
3.4 Introdução à função do módulo de controlo
3.5 Introdução à função do componente de execução
IV. Método de Instalação do Software
4.1 Introdução à Instalação do Software
4.2 Introdução à Interface do Software
V. Lista de Experiências
Experiência 1 Medição e características de fotodíodos
Experiência 2 Experiência de medição de sensores fotoelétricos tipo U
Experiência 3 Experiência de medição de sensores magnéticos
Experiência 4 Experiência de medição de sensores piroelétricos
Experiência 5 Medição e características de termistores
Experiência 6 Experiência de medição de interruptores de mola
Experiência 7 Experiência de medição de sensores de inclinação
Experiência 8 Experiência de medição de interruptores de fim de curso
Experiência 9 Experiência de medição de interruptores de mercúrio
Experiência 10 Experiência de medição de interruptores de vibração
Experiência 11 Visão geral e princípio de funcionamento dos microfones de condensador
Experiência 12 Experiência de medição de altifalantes dinâmicos
Experiência 13 Experiência de teste de sensor de álcool
Experiência 14 Experiência de teste do sensor AD 590
Experiência 15 Experiência de teste do sensor de termopar tipo K
Experiência 16 Experiência de teste do sensor de temperatura PT100
Experiência 17 Experiência de teste do sensor de humidade
Experiência 18 Experiência de teste do módulo de pesagem
Experiência 19 Experiência de teste de carga leve
Experiência 20 Experiência de teste do módulo contador
Experiência 21 Experiência de teste do módulo de balança linear
Experiência 22 Experiência de teste do módulo de controlo remoto multicanal
Experiência 23 Experiência de teste do módulo ultrassónico
Experiência 24 Experiência de teste do sensor de pressão
Experiência 25 Experiência de teste do módulo VFC
Experiência 26 Experiência de teste do módulo FVC
Experiência 27 Experiência de teste do módulo sensor infravermelho
Experiência 28 Experiência de teste do sensor de fumo
Experiência 29 Utilização do software
Experiência 30 Experiência de teste do sensor LVDT
