AF374E Fundamentos da Instalação de Equipamentos Elétricos Domésticos - Equipamento Didático - Competências Técnicas - Equipamento para Formação em Elétrica
1. Introdução ao Produto
1.1 Descrição do Produto
A Plataforma de Formação de Conhecimentos Básicos para Instalação de Eletrodomésticos é um dispositivo didático modular concebido para escolas profissionais e instituições de formação. Adota uma estrutura de coluna em perfil de alumínio, uma fonte de alimentação para treino e um módulo multifuncional para instalação suspensa (como detetores de movimento, disjuntores, temporizadores para escadas, transformadores, interruptores de pulso, etc.), e suporta treino simulado de cenários de instalação de eletrodomésticos, como circuitos de regulação, controlo em múltiplos locais e interligação de sensores. O equipamento possui um sistema completo de proteção contra sobrecarga e curto-circuito para garantir um funcionamento seguro; o guia experimental que o acompanha abrange experiências essenciais como "controlo de iluminação residencial" e "controlo de lâmpadas com interruptores em múltiplos locais", combinadas com funções de simulação de falhas (como falha de contacto, desconexão de fio energizado, etc.), para ajudar os alunos a dominar os princípios de cablagem de componentes elétricos, controlo lógico XOR e competências de resolução de problemas. Através da combinação modular e da reprodução de cenas da vida real, este produto oferece uma plataforma de prática de ensino de processo completo, desde operações básicas até ao design de sistemas complexos para cursos como engenharia elétrica e tecnologia da Internet das Coisas.
1.2 Características do Produto

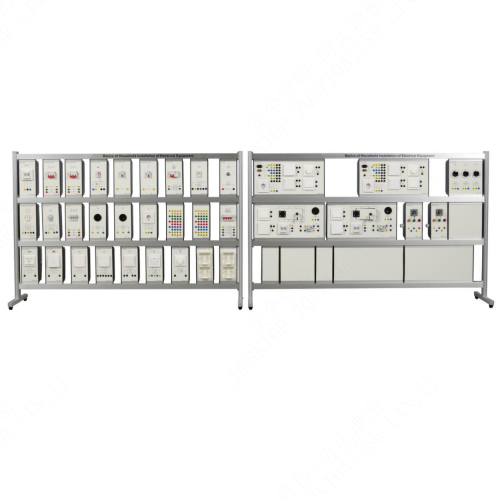

(1) Projeto estrutural: A plataforma de treino adota uma estrutura de coluna de perfil de alumínio, que não só é estável e durável, como também é conveniente para os alunos realizarem operações experimentais. Todos os instrumentos de medição e fontes de alimentação para formação estão embutidos na mesa de formação e integrados, tornando todo o sistema de formação organizado e eficiente. Os circuitos e dispositivos experimentais são combinados sob a forma de uma caixa suspensa. As unidades podem ser combinadas de forma flexível, o que é conveniente para os alunos substituírem e combinarem rapidamente de acordo com diferentes necessidades experimentais. Ao mesmo tempo, este design também reduz bastante o risco de danos no equipamento.
(2) Função experimental: A configuração dos circuitos e dispositivos experimentais é muito completa e pode ser utilizada em combinação para complementar o conteúdo de formação de várias disciplinas. Isto significa que os alunos podem simular vários cenários de controlo reais através de diferentes combinações, tais como: circuito de regulação, circuito com sensor de movimento, circuito temporizador de escada, etc. Esta caixa suspensa multifuncional enriquece muito o conteúdo didático e ajuda os alunos a compreender o princípio de funcionamento dos sistemas complexos.
(3) Segurança: A segurança sempre foi a principal consideração no design de equipamentos de treino. Esta mesa de formação possui um bom sistema de proteção de segurança, incluindo múltiplas medidas de segurança, como proteção contra sobrecarga e proteção contra curto-circuito, para garantir a segurança dos alunos durante a experiência. Além disso, as condições de trabalho do equipamento incluem a gama de temperatura ambiente e humidade relativa, o que garante o funcionamento estável do equipamento em condições normais de trabalho.
2. Especificações técnicas
2.1 Parâmetros técnicos
Parâmetros da fonte de alimentação:
1. Trifásico, cinco fios, CA 380 V ±5%, 50 Hz
2. Monofásico, três fios, CA 220 V ±5%, 50 Hz
Condições de funcionamento: Temperatura ambiente -10 °C a +40 °C, Humidade relativa <85% (25 °C)
2.2 Dimensões e peso
Dimensões 1: 1714 mm x 400 mm x 1160 mm
Dimensões 2: 1814 mm x 400 mm x 1160 mm
Peso: 146 kg


3. Nomes dos componentes do produto e introdução às suas funções
3.1 Componentes principais do produto
Nº Nome Quantidade
1 Conhecimentos básicos de instalação de equipamentos elétricos domésticos - 1 1
2 Conhecimentos básicos de instalação de equipamentos elétricos domésticos - 2 1
3.2 Componentes modulares do produto
Nº Nome Quantidade
1 Caixa de suspensão do detector de movimento 1
2 Disjuntor Caixa de suspensão 3P 6A 2
3 Caixa de suspensão para interruptor temporizador de escada 1
4 Caixa de suspensão para disjuntor 1P 6A 2
5 Caixa de suspensão para protetor contra fugas de corrente 2P 16A 1
6 Caixa de suspensão para relé de tempo multifunções 1
7 Caixa de suspensão para campainha 1
8 Caixa de suspensão para transformador 1
9 Caixa de suspensão para interruptor de impulsos 1
10 Caixa de suspensão para fusível 3P 6A 1
11 Caixa de suspensão para luz de porão 1
12 Caixa de suspensão para luz LED 1
13 Caixa de suspensão para tomada elétrica europeia 1
14 Caixa de suspensão para quadro de distribuição com 8 pontos de distribuição 2
15 Caixa de suspensão para protetor contra fugas de corrente 4P 16A 1
16 Caixa de suspensão para botão de abertura de porta 1
17 Interruptor de campainha 1
18 Caixa de suspensão para interruptor standard 1
19 Caixa de suspensão para interruptor em série 1
20 Caixa de suspensão para interruptor cruzado 1
21 Caixa de suspensão para grupo de luzes de botão 1
22 Caixa de suspensão para regulador de intensidade de lâmpada incandescente 1
23 Caixa de suspensão para caixa de luz 2
24 Caixa de suspensão para modelo de instalação Caixa 2
25 Caixa de montagem do modelo-1 2
26 Caixa de montagem para 3 casquilhos E14 + lâmpada 1
27 Caixa de montagem para adaptador de alimentação de rede 2
28 Caixa de montagem cega-1 2
29 Caixa de montagem cega-2 2
30 Caixa de montagem cega-3 2
3.3 Acessórios do produto
Nº Nome Quantidade
1 Multímetro digital UA9205 2
2 Interruptor de controlo triplo simples 4
3 Interruptor dimmer tipo 86 2
4 Interruptor de indução do corpo humano tipo 86 2
5 Casquilho redondo para lâmpada 4
6 Cabo de ligação elétrica de segurança de 4 mm com duas extremidades e duas cores, 1 metro 5
7 Cabo de ligação elétrica de segurança de 4 mm com duas extremidades e duas cores, azul, 1 metro 10
8 Cabo de ligação elétrica de segurança de 4 mm com duas extremidades e duas cores, amarelo, 1 metro 20
9 Interruptor de controlo único de reinicialização 4
10 Cabo de ligação elétrica de segurança de 4 mm com duas extremidades e duas cores, vermelho, 1 metro 10
11 Cabo de ligação elétrica de segurança de 4 mm com duas extremidades e duas cores, verde, 1 metro 10
12 Interruptor intermédio tipo 86 2
13 Cabo de ligação elétrica de segurança de 4 mm com duas extremidades e duas cores, preto, 1 metro 10
14 Tomada europeia tipo 86 2
15 Cabo de alimentação europeu 2
16 Cabo de ligação elétrica de segurança de 4 mm com duas extremidades e duas cores, azul, 0,25 metros 5
17 Cabo de ligação elétrica de segurança de 4 mm com duas extremidades e duas cores, amarelo, 0,25 metros 5
18 Bateria de 9 V para multímetro 2
19 Cabo de ligação elétrica de segurança de 4 mm com duas extremidades e duas cores, 0,25 metros 5
20 Fusível de 5 A 10
21 Casquilho de lâmpada semi-encastrado 4
22 Relé de pulso 2
23 Relé de retardamento de desligamento 2
4. Lista de experiências didáticas do produto (consulte as instruções experimentais para obter detalhes)
(1) Nome da experiência 1: Experiência de controlo de iluminação de equipamentos elétricos domésticos
(2) Nome da experiência 2: Experiência de controlo de lâmpadas com interruptor em vários locais (ligar e desligar)
